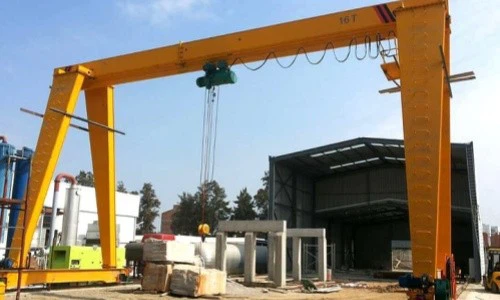

Ground Rail Single Girder Gantry Crane



Krejn ta 'l-irfid ta' l-irfid ta 'l-irfid ta' l-irfid wieħed huwa tip ta 'krejn tal-irfid iddisinjat biex jimxi fuq il-binarji fil-livell tal-art. Dan it-tip ta 'krejn tipikament għandu girder wieħed (raġġ) li jappoġġja l-mekkaniżmu ta' l-irfigħ. Jintuża f'applikazzjonijiet fejn l-irfigħ u l-moviment ta 'tagħbijiet tqal jeħtieġ li jsiru fi spazju limitat u fil-livell ta' l-art, u jagħmilha ideali għal ambjenti ta 'barra jew f'fabbriki bi spazju baxx.



Post tal-Oriġini: Henan, iċ-Ċina

Garanzija: 2 snin

Piż (kg): 60000 kg

Vidjow li joħroġ mill-ispezzjoni: ipprovdut

Rapport tat-Test tal-Makkinarju: Ipprovdut

Applikazzjoni: Imħażen, fabbrika u post ieħor

Tip tal-krejn: kaxxa tat-tip tal-irfid tal-kaxxa

Veloċità tal-ivvjaġġar: 20m \/ min

Mekkaniżmu ta 'rfigħ: parank elettriku

Metodu ta 'kontroll: Kontroll tal-art + kontroll mill-bogħod (personalizzat)

Dmir tax-xogħol: A5

Temperatura tax-xogħol: -20 ~ +40 grad

Vultaġġ Industrijali: 380V50Hz3phanse jew ieħor

Kulur: Customized

Personalizzazzjoni: Aċċettata





1.Main Beam

Konfigurazzjoni tal-Girder Uniku: Kif jissuġġerixxi l-isem, din il-krejn tuża girder wieħed (raġġ) li jifrex l-ispazju bejn iż-żewġ vaguni tat-tarf. Huwa l-element primarju orizzontali li jġorr it-tagħbija tal-krejn.

Materjal: Ir-raġġ ewlieni huwa tipikament magħmul minn liga ta 'l-azzar jew azzar ta' saħħa għolja biex tiżgura li tista 'tappoġġja l-piż tat-tagħbija, kif ukoll l-istress eżerċitat waqt l-operazzjonijiet tal-krejn. F’xi każijiet, azzar imsaħħaħ jista ’jintuża biex tiżdied il-kapaċità tat-tagħbija.

Forma: Is-sezzjoni trasversali tar-raġġ prinċipali ħafna drabi hija l-istil tal-girder I jew tal-kaxxa, skont id-disinn tal-krejn. Il-girders tal-kaxxa jipprovdu stabbiltà torsjonali aħjar, filwaqt li l-I-Beams huma aktar komunement użati għal krejnijiet eħfef.



2. Sistema ta 'lifting

1) Mekkaniżmu tal-parank
Il-parank huwa l-komponent primarju tas-sistema tal-irfigħ, u jikkonsisti minn mekkaniżmu motorizzat li jgħolli u jbaxxi t-tagħbija. Il-parank huwa mmuntat fuq it-trolley, li jiċċaqlaq tul ir-raġġ ewlieni tal-krejn.
2) Mekkaniżmu ta 'rfigħ (ħabel jew katina)
Ħabel: Għal kapaċitajiet ogħla (ġeneralment aktar minn 5 tunnellati), il-krejnijiet tipikament jużaw ħbula tal-wajer tal-azzar. Il-ħbula tal-wajer huma aktar durabbli u kapaċi jimmaniġġjaw piżijiet akbar.

Katina: Għal krejnijiet ta 'kapaċità aktar baxxa sa medja, il-ktajjen huma komunement użati fis-sistema tal-parank. Il-ktajjen huma inqas għaljin u aktar faċli biex jinżammu, iżda huma limitati fil-piż li jistgħu jneħħu.

Għoli ta 'l-irfigħ: L-għoli tal-irfigħ huwa definit mit-tul tal-ħabel jew il-katina, in-numru ta' sajjetti użati, u d-distanza massima tal-ivvjaġġar tal-parank tul ir-raġġ.
3) Trolley
It-trolley hija l-pjattaforma li ġġorr il-mekkaniżmu tal-parank u timxi tul ir-raġġ ewlieni tal-krejn. It-trolley jiċċaqlaq orizzontalment biex ipoġġi t-tagħbija 'l fuq mill-post mixtieq. Hija parti integrali tas-sistema ta 'rfigħ, peress li tiżgura li t-tagħbija titqajjem u titbaxxa b'mod preċiż.
4) Motor li jtella '
Il-mutur tal-irfigħ huwa parti kritika tas-sistema tal-irfigħ. Huwa poteri l-irfigħ u t-tnaqqis tat-tagħbija. Il-mutur li jtella 'huwa tipikament elettriku fi krejnijiet moderni iżda jista' jkun ukoll idrawliku jew diesel f'xi applikazzjonijiet.
5) Sistema tanbur jew tan-nagħaġ
Fil-mekkaniżmu tal-parank, sistema ta 'tanbur jew ta' nagħaġ tintuża biex tiggwida u tikkontrolla l-ħabel jew il-katina hekk kif irjieħ jew tinħall waqt l-irfigħ u t-tnaqqis.

3.endġarr

Kostruzzjoni tal-qafas: Il-ġarr tat-tarf huwa ġeneralment magħmul minn azzar jew materjali tal-liga ta 'saħħa għolja biex jiżguraw is-saħħa u d-durabilità. Hija mfassla biex tappoġġja kemm il-girder prinċipali kif ukoll il-piż tat-tagħbija.

Disinn Modulari: Il-ġarr tat-tarf huwa ddisinjat biex ikun integrat faċilment mal-girder ewlieni tal-krejn. F'xi każijiet, il-vaguni finali jistgħu jkunu modulari, li jippermettu sostituzzjoni faċli jew manutenzjoni ta 'komponenti bħal roti jew muturi.

Forma u Daqs: Id-daqs u l-għamla tal-ġarr tat-tarf huma direttament relatati mal-kapaċità u l-firxa tal-krejn. Normalment huwa qafas rettangolari li jappoġġja r-roti u s-sistemi tal-mutur. Id-disinn jista 'jvarja skont jekk il-krejn huwiex maħsub għal applikazzjonijiet heavy-duty jew eħfef.



4. Mekkaniżmu tal-ivvjaġġar tal-kranna

Il-mekkaniżmu tal-ivvjaġġar tal-krejn ta 'krejn tal-irfid tal-irfid tal-ferrovija waħdieni tal-art huwa komponent essenzjali li jippermetti li l-krejn jiċċaqlaq orizzontalment tul il-linji tal-ferrovija tagħha. Dan il-mekkaniżmu jipprovdi mobilità, li jippermetti lill-krejn ikopri t-tul kollu taż-żona operattiva. Il-mekkaniżmu tal-ivvjaġġar tal-krejn tipikament jinkludi s-sistema tas-sewqan, ir-roti, u s-sistemi ta 'kontroll assoċjati, li jiżgura moviment bla xkiel u affidabbli.

5.Trolley Mekkaniżmu li jivvjaġġa

Il-mekkaniżmu li jivvjaġġa tat-tròli ta 'krejn tal-irfid tal-irfid tal-ferrovija waħdieni tal-art jippermetti l-moviment orizzontali tat-trolley (u l-unità tat-tbaħħir) tul it-tul tar-raġġ prinċipali. Dan il-mekkaniżmu jippermetti li t-tagħbija titqiegħed preċiżament fuq iż-żona tax-xogħol u hija kruċjali għall-flessibilità u l-preċiżjoni operazzjonali tal-krejn.

6.Crane Wheel

Is-sistema tar-roti ta 'krejn tal-irfid tal-irfid tal-ferrovija waħda tal-ferrovija hija komponent vitali li tappoġġja l-istruttura tal-krejn kollha u tippermetti l-moviment tagħha tul binarji fil-livell tal-art. Dawn ir-roti jiżguraw ivvjaġġar bla xkiel u stabbli tal-irfid tul iż-żona tax-xogħol.

7.Crane Hook

Il-ganċ ta 'krejn ta' l-irfid tal-ferrovija waħda tal-ferrovija ta 'l-art huwa wieħed mill-aktar komponenti kritiċi tiegħu, responsabbli biex iġorr direttament u jerfa' t-tagħbija. Huwa jinterfacja mas-sistema ta 'l-irfigħ u għandu jkun b'saħħtu, affidabbli, u sigur.

8.Motor

Il-mutur ta 'krejn tal-irfid tal-irfid tal-ferrovija waħda tal-ferrovija huwa l-powerhouse wara l-movimenti kritiċi tiegħu, inkluż irfigħ, ivvjaġġar tat-tròli, u vjaġġar tal-krejn. Dawn il-muturi huma magħżula apposta u kkonfigurati biex iwasslu prestazzjoni affidabbli, tħaddim bla xkiel, u sigurtà taħt tagħbija u kundizzjonijiet ambjentali varji.

.

9. Sistema ta 'allarm u dawl tad-dawl u swiċċ tal-limitu

Is-sistema ta 'allarm tal-ħoss u tad-dawl u l-limiti ta' swiċċijiet ta 'krejn ta' l-irfid ta 'l-irfid tal-ferrovija waħda huma komponenti essenzjali ta' sigurtà u kontroll li jiżguraw tħaddim ta 'krejn affidabbli u sigur, partikolarment f'ambjenti industrijali jew ta' barra fejn twissijiet viżwali u li jinstemgħu huma kruċjali.
1) Sistema ta 'allarm tal-ħoss u tad-dawl
Skop
Iwissi lill-ħaddiema tal-moviment tal-krejn (jivvjaġġaw, irfigħ).

Twissijiet f'każ ta 'operazzjoni jew emerġenzi anormali.
2) Limitu ta 'swiċċijiet
Skop
Tipprevjeni l-ħabta żejda jew il-ħabta mekkanika.

Tipproteġi l-krejn u t-tagħbija mill-ħsara.

10. Apparat tas-Safezza

L-apparati ta 'sigurtà ta' krejn ta 'l-irfid ta' l-irfid ta 'l-irfigħ ta' l-art ta 'l-art huma kruċjali għall-protezzjoni ta' operaturi, tagħmir, u materjali waqt operazzjonijiet ta 'rfigħ u vjaġġar. Dawn l-apparati huma maħsuba biex jipprevjenu inċidenti, inaqqsu l-użu, u jiżguraw konformità ma 'standards ta' sigurtà internazzjonali bħal ISO, FEM, u GB.

11. Modalità Kontrol

1) Kontroll tal-Pendant (bil-fili)
Deskrizzjoni: Pendent tal-kontroll huwa sospiż mill-krejn, konness permezz ta 'kejbil flessibbli.

Karatteristiċi:

Sempliċi u kosteffikaċi.

L-operatur jimxi mal-krejn.

Jinkludi waqfien ta 'emerġenza u buttuni ta' spinta direzzjonali.

Limitazzjonijiet: firxa limitata; Il-kejbil jista 'jilbes maż-żmien jew jitħawwad.

2) Kontroll mill-bogħod (Wireless)
Deskrizzjoni: Trasmettitur li jinżamm fl-idejn jibgħat sinjali lil riċevitur fuq il-krejn permezz tal-frekwenza tar-radju.

Karatteristiċi:

L-operatur jista 'joqgħod f'distanza sikura.

Iżid il-viżibilità u s-sigurtà f'żoni perikolużi.

Firxa tipikament 50-100 metru.

Kontroll b'ħafna veloċitajiet (mhux obbligatorju).

Sigurtà: buttuna ta 'waqfien ta' emerġenza; Sinjali kriptati biex tevita interferenza.

3) Kontroll tal-kabina (mhux obbligatorju għal krejnijiet kbar)
Deskrizzjoni: L-operatur qiegħed f'kabina mmuntata fuq il-girder tal-krejn jew trolley.

Karatteristiċi:

Viżibilità sħiħa għal operazzjonijiet heavy-duty u ta 'medda kbira.

Kontroll tal-joystick, pannell tal-istrumenti, u sistemi ta 'monitoraġġ.

Uża Każ: Rari għal krejnijiet tal-girder singoli; aktar komuni f'applikazzjonijiet doppji ta 'girder jew irfid.

4) Kontroll ikkombinat (pendant + remot)
Deskrizzjoni: Li jista 'jinbidel bejn pendent bil-fili u kontroll mill-bogħod mingħajr fili.

Benefiċċju: Għażla ta 'backup f'każ ta' interferenza tas-sinjal jew falliment mill-bogħod.

Skeċċ

Tekniku ewlieni





1. Kosteffikaċi
Spejjeż ta 'materjal u manifattura aktar baxxi meta mqabbla mad-disinji doppji tal-girder.

Spejjeż ta 'installazzjoni u manutenzjoni mnaqqsa.

Użu effiċjenti ta 'spazju bi struttura simplifikata.

2. Struttura sempliċi u ħafifa
Girder wieħed inaqqas il-piż totali tal-krejn.

Aktar faċli biex tinstalla u tirriloka.

Teħtieġ inqas fondazzjoni u appoġġ strutturali.

3. Konfigurazzjoni flessibbli
Jista 'jintuża ma' diversi tipi ta 'parank (ħabel tal-wajer jew katina).

Disponibbli bi span aġġustabbli, għoli, u tul tal-ferrovija.

Modi ta 'kontroll customizable (bil-fili, bla fili).

4. Mobilità għolja
Immuntat fuq binarji tal-art, li jippermetti lill-krejn jivvjaġġa tul triq fissa.

Adattat għal żoni ta 'xogħol twal u lineari fil-beraħ bħal stockyards u linji ta' assemblaġġ.

5. Immaniġġjar tal-materjal effiċjenti
Ideali għal ħidmiet ħfief għal medji (komunement 1-20 tunnellata).

Operazzjoni Sitch Start \/ Stop bil-Kontroll tal-Inverter (mhux obbligatorju).

Tajjeb għal kompiti ripetittivi għall-immaniġġjar b'moviment konsistenti.

6. Sigurtà mtejba
Mgħammar b'apparat ta 'sigurtà modern: swiċċijiet tal-limitu, allarmi, protetturi ta' tagħbija żejda, eċċ.

Operazzjoni ta 'kontroll mill-bogħod tnaqqas l-esponiment tal-operatur għar-riskji.

7. Manutenzjoni baxxa
Anqas komponenti mekkaniċi minn sistemi doppji tal-girder.

Aċċess faċli għas-sewqan u l-komponenti elettriċi għas-servizz ta 'rutina.

8. Disinn li jiffranka l-ispazju
M’hemmx għalfejn tibni kolonni jew travi ta ’appoġġ.

Immuntat fuq il-ferrovija fuq l-art, mhux sospiż mill-istrutturi ġenerali.



1. btieħi ta 'ħażna ta' barra
Immaniġġjar ta 'pjanċi tal-azzar, pajpijiet, rebar, u komponenti strutturali.

Tagħbija \/ ħatt ta 'trakkijiet u organizzazzjoni ta' inventarju.

2. Siti tal-kostruzzjoni
Irfigħ u pożizzjonament materjali tal-kostruzzjoni bħal travi, formwork, u sezzjonijiet prefabbrikati.

Ideali għal setups temporanji jew semi-permanenti.

3. Loġistika u Magażinaġġ
Nimxu kontenituri kbar, pallets, jew oġġetti tqal tul binarji fissi.

Spiss jintużaw fil-btieħi tal-ferrovija u ċentri ta 'distribuzzjoni.

4. Pjanti tal-fabbrikazzjoni tal-azzar
It-trasport ta 'prodotti tal-metall semi-lest jew lest.

Użat flimkien ma 'linji ta' wweldjar u assemblaġġ.

5. Pjanti tal-konkrit prefabbrikat
Tneħħija u stivar ta 'ċangaturi tal-konkrit, pajpijiet u blokki.

Jippermetti moviment sigur u effiċjenti bejn il-linji ta 'produzzjoni.

6. Tarznari u Terminals tal-Port
Għodda li tiċċaqlaq, tagħmir ħafif, jew partijiet ta 'manutenzjoni tul il-binarji tal-dockside.

Krejn supplimentari għal kompiti lokalizzati.

7. Workshops tal-Manifattura tal-Makkinarju
Trasferiment ta 'komponenti tal-magni jew għodod kbar bejn iż-żoni tal-ipproċessar.

Adattat għal żoni ta ’barra fejn l-ispazju huwa limitat.





1. Disinn Tekniku u Inġinerija
Analizza l-ħtiġijiet tal-klijent: kapaċità tat-tagħbija, span, għoli tal-irfigħ, klassi tal-ħaddiema.

Disinn strutturali u mekkaniku bl-użu ta 'softwer CAD \/ CAE.

Ippjanar tat-tqassim tas-sistema elettrika.

Iċċekkja l-konformità mal-istandards rilevanti.

2. Akkwist tal-materjal
Agħżel materjali ta 'kwalità għolja: Q235B \/ Q345B Azzar għal partijiet strutturali, liga ffalsifikata għal ganċijiet, eċċ.

Muturi tas-sors, gearboxes, komponenti elettriċi (Schneider, Siemens, eċċ.).

3. Beam Main & Leg Fabrication
Qtugħ tal-pjanċa tal-azzar (permezz tal-plażma \/ laser CNC).

Iwweldjar bir-raġġ (girder tat-tip tal-kaxxa jew raġġ I) u tiswir.

Saqajn iffabbrikati u konnessi mar-raġġ b'allinjament preċiż.

Ittestjar mhux distruttiv (NDT) fuq ħjatat tal-weldjatura (spezzjoni tal-partiċelli ultrasoniċi jew manjetiċi).

4. Assemblea tas-Sistema ta 'Trolley & Lifting
Arma l-parank elettriku jew it-trolley tal-winċ (tinkludi drum, ganċ, ħabel tal-wajer, mutur).

Mekkaniżmu ta 'l-irfigħ tat-test fuq it-test fuq il-girder biex jiżgura moviment bla xkiel.

Ittestjar tal-bilanċ u allinjament tal-irkaptu.

5. Produzzjoni tal-Ġarr tal-Ġarr u l-Ivvjaġġar tat-Tmiem
Roti tal-magni, fusien, u housings li jġorru.

Installa mutur tas-sewqan, reducer, sistema buffer.

Vaguni tat-tarf tal-weldjatura jew tal-bolt għal saqajn tal-irfid.

6. Sett tar-Roti u Kontroll tal-Kompatibilità tal-Ferrovija
Arma u tallinja r-roti għall-eżattezza tat-traċċar tal-ferrovija.

Iċċekkja t-tolleranza biex tiżgura vjaġġar bla xkiel mingħajr derailment.

7. Assemblea tas-Sistema Elettrika
Installa kabinett tal-kontroll, wajers, muturi, swiċċijiet tal-limitu, allarmi tal-ħoss \/ dawl.

Lay cable trejs u konnessjonijiet għal sistemi ta 'kontroll pendent jew remot.

Installa limitatur ta 'tagħbija żejda u interlocks ta' sigurtà.

8. Pittura u trattament kontra l-korrużjoni
Sandblasting tal-wiċċ (standard SA2.5) għat-tneħħija tas-sadid.

Applika primer, kisja tan-nofs, u kisja ta 'fuq (standard: isfar, oranġjo, jew għal kull talba).

L-unitajiet ta 'barra jiksbu kisi imtejjeb li ma jgħaddix mit-temp.

9. Ittestjar ta 'qabel l-assemblaġġ u l-fabbrika
Assemblea ta 'prova tal-komponenti kollha fit-tarzna tal-fabbrika.

Test funzjonali: irfigħ, ivvjaġġar tat-tròli, ivvjaġġar tal-krejn, brejk, swiċċ tal-limitu.

Test elettriku: reżistenza għall-insulazzjoni, affidabilità taċ-ċirkwit.

10. Ippakkjar u Kunsinna
Żarma f'moduli li jistgħu jinġarru.

Tgeżwir kontra l-korrużjoni, każijiet tal-injam \/ ċestuni għal komponenti żgħar.

Tagħbija ta 'kontenitur jew rack ċatt b'lista ta' partijiet, manwali, u ċertifikati tat-test.

11. Installazzjoni u kummissjonar fuq il-post
Erezzjoni tal-krejn fuq il-post bl-allinjament tal-ferrovija.

Integrazzjoni tas-sistema, ittestjar finali b'tagħbija nominali.

Taħriġ u trasferiment tal-operatur.

Workshop View:

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-iwweldjar. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata ta 'netwerking tat-tagħmir tilħaq 95%. Ġew użati 32 linji ta 'wweldjar, 50 huma ppjanati li jiġu installati, u r-rata ta' awtomazzjoni tal-linja ta 'prodotti kollha laħqet 85%.
