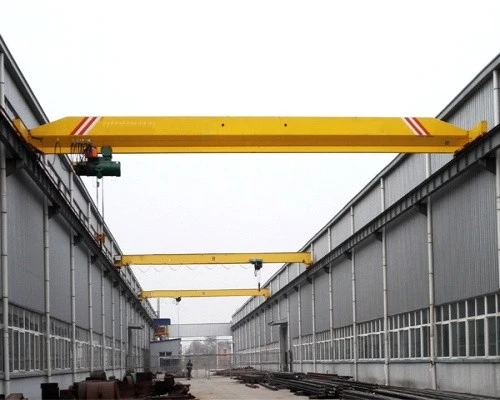

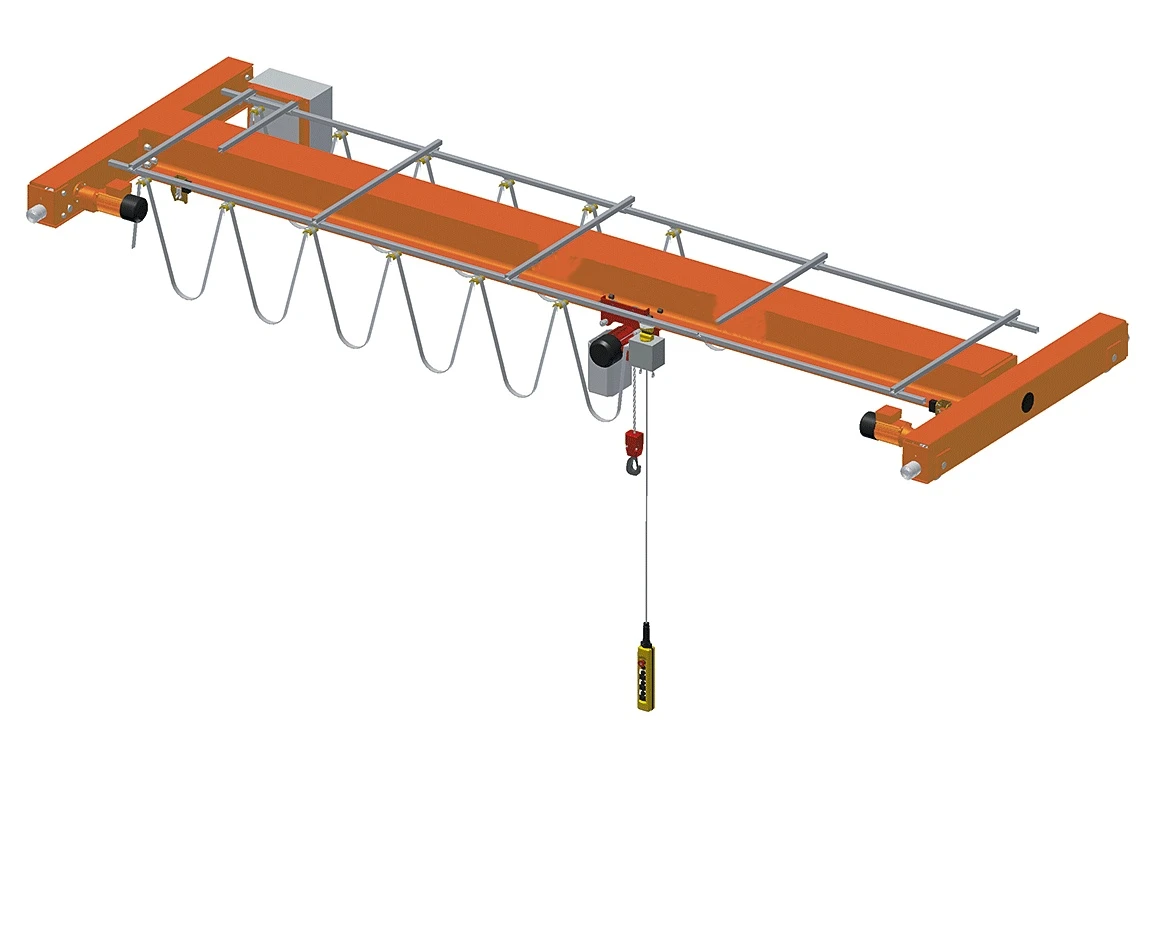

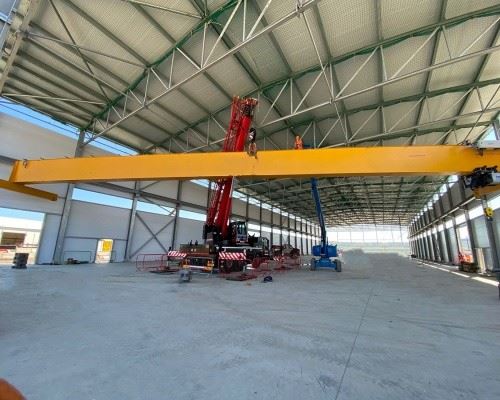

Krejn Elettriku tar-raġġ Uniku



1. Krejn elettriku b'raġġ wieħed huwa tip ta 'tagħmir ta' rfigħ użat ħafna fl-industrija u l-manifattura, ġeneralment użat għall-immaniġġjar u ċ-ċaqliq ta 'oġġetti tqal. Tikkonsisti minn raġġ ewlieni wieħed, raġġ tat-tarf, trolley elettriku u parank elettriku u komponenti ewlenin oħra. Id-disinn tat-tagħmir jagħmilha adattata għal diversi ambjenti tax-xogħol, bħal workshops tal-fabbrika, imħażen, portijiet, eċċ.

2. Peress li l-krejn elettriku b'raġġ wieħed għandu raġġ ewlieni wieħed biss, l-istruttura hija relattivament sempliċi u faċli biex tinstalla u żżomm. Jista 'jiġi mċaqlaq 'il quddiem u lura fuq ir-raġġ prinċipali mill-parank elettriku, u r-raġġ prinċipali jista' jiġi mċaqlaq xellug u lemin fuq il-binarju biex jinkiseb it-tqandil tal-materjal kollu. Normalment huwa adattat għal oġġetti ta 'piż ħafif għal medju, u l-kapaċità tal-ġarr tvarja minn diversi tunnellati għal għexieren ta' tunnellati. Meta mqabbel ma 'krejnijiet b'raġġ doppju, krejnijiet elettriċi b'raġġ wieħed jokkupaw inqas spazju vertikali u huma adattati għal postijiet bi spazju limitat. Mgħammar b'varjetà ta 'apparati ta' sikurezza, bħal swiċċijiet tal-limitu, buttuni ta 'waqfien ta' emerġenza, eċċ., biex jiżguraw is-sigurtà waqt it-tħaddim.

3. Il-krejnijiet elettriċi b'raġġ wieħed huma wieħed mit-tagħmir importanti għall-awtomazzjoni industrijali u t-titjib tal-effiċjenza tal-produzzjoni, u huma favoriti mill-intrapriżi għall-affidabbiltà u l-versatilità tagħhom.



Max. Għoli ta 'rfigħ: 30m

Garanzija tal-komponenti ewlenin: 1 Sena

Komponenti tal-qalba:Mutur

Piż (KG): 2090 kg

Max. Tagħbija ta 'rfigħ: 10ton

Span: 7.5 ~ 28.5m

Dmir tax-xogħol: A3

Temperatura tax-xogħol:-20 grad ~+40 grad

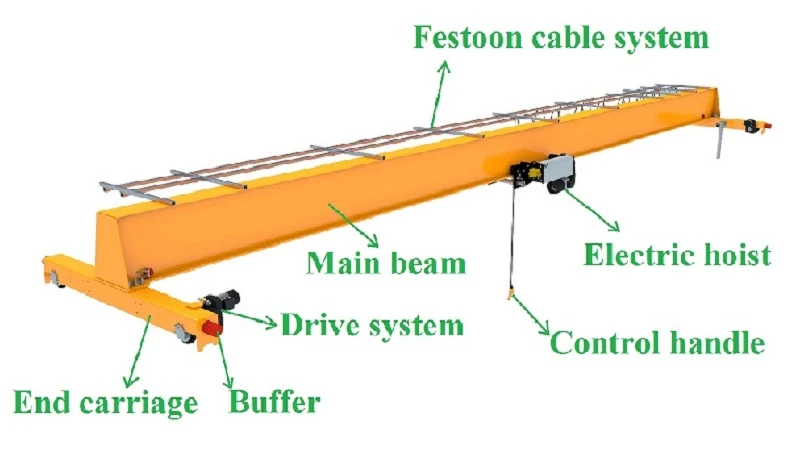

1.Raġġ ewlieni

1. Ir-raġġ ewlieni ta 'krejn elettriku b'raġġ wieħed huwa wieħed mill-komponenti strutturali ewlenin tiegħu, responsabbli għall-ġarr u t-trażmissjoni tat-tagħbija tal-irfigħ. Ir-raġġ prinċipali ġeneralment ikun magħmul mill-azzar u ddisinjat fi struttura f'forma ta 'kaxxa jew f'forma ta' I biex tiżgura saħħa u riġidità suffiċjenti biex isostnu oġġetti tqal u jifilħu diversi xogħolijiet.

2. Ir-raġġ ewlieni ta 'krejn elettriku b'raġġ wieħed huwa ġeneralment magħmul minn azzar ta' kwalità għolja, bħal Q235B jew Q345B, biex jiżgura s-saħħa u d-durabilità tiegħu. Is-sezzjoni trasversali tar-raġġ prinċipali hija ġeneralment forma ta 'I jew forma ta' kaxxa. Ir-raġġ prinċipali f'forma ta 'I huwa ħafif u faċli biex jimmanifattura, filwaqt li r-raġġ prinċipali f'forma ta' kaxxa għandu reżistenza għat-torsjoni ogħla u riġidità ġenerali aħjar.

3. Ir-raġġ ewlieni ta 'krejn elettriku b'raġġ wieħed huwa l-qalba tal-krejn elettriku b'raġġ wieħed, u d-disinn u l-kwalità tiegħu jaffettwaw direttament il-prestazzjoni tax-xogħol u s-sigurtà tal-krejn. L-istabbiltà u s-saħħa tar-raġġ prinċipali jiżguraw li l-krejn jista 'jlesti diversi kompiti ta' rfigħ bla xkiel u effiċjenti.

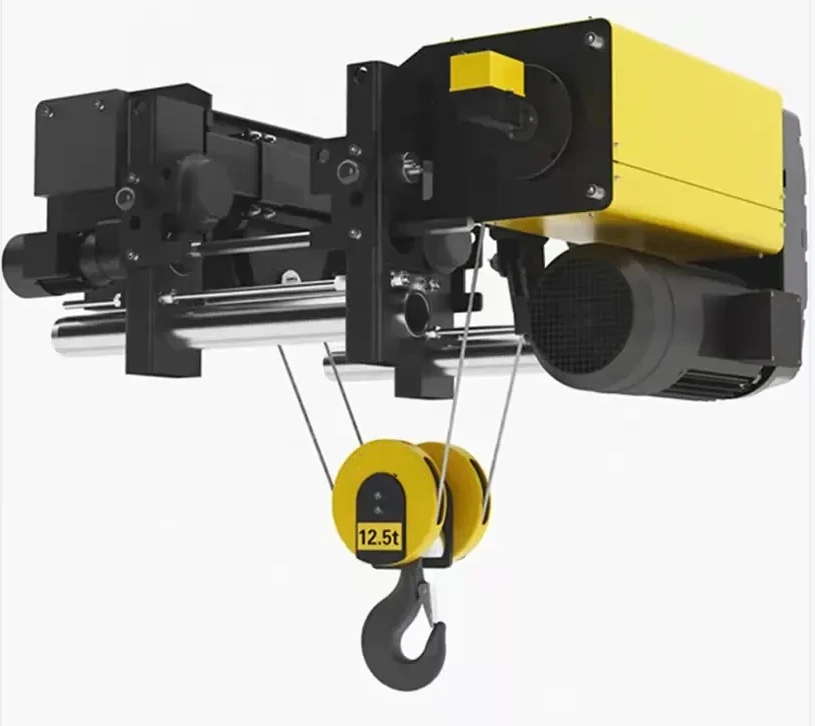

Sistema ta 'rfigħ

Is-sistema ta 'rfigħ tal-krejn elettriku b'raġġ wieħed hija l-parti ċentrali tat-tagħmir kollu. Huwa prinċipalment responsabbli għall-irfigħ u t-tnaqqis ta 'oġġetti tqal u li jċaqlaqhom orizzontalment.

2.Is-sistema ta 'rfigħ hija magħmula prinċipalment mill-komponenti li ġejjin: parank (krejn), ħabel tal-wajer jew katina, mutur, sistema tal-brejk, sistema ta' kontroll, taljola u apparat ta 'gwida.

3. Dawn il-komponenti jaħdmu flimkien biex jiżguraw li l-krejn elettriku b'raġġ wieħed jista 'jlesti l-kompitu ta' rfigħ ta 'oġġetti tqal b'mod sikur, stabbli u effiċjenti.





Tarf Raġġ

1. Ir-raġġ tat-tarf tal-krejn elettriku b'raġġ wieħed huwa parti importanti mill-istruttura tal-krejn. Prinċipalment għandu r-rwol li jappoġġja l-pont u jiżgura t-tħaddim bla xkiel tal-krejn. Id-disinn u l-funzjoni tar-raġġ tat-tarf jaffettwaw direttament is-sigurtà tal-operat u l-ħajja tas-servizz tal-krejn.

2. Ir-raġġ tat-tarf tal-krejn elettriku b'raġġ wieħed huwa ġeneralment iwweldjat bi pjanċi tal-azzar. Għandu saħħa u riġidità għolja u jista 'jiflaħ forzi varji ġġenerati waqt it-tħaddim tal-krejn. Iż-żewġt itruf tar-raġġ tat-tarf huma konnessi mal-grupp tar-rota tal-mixi, li jista 'jappoġġja u jiggwida l-krejn kollu biex jimxi tul il-binarju.

3. Ir-raġġ tat-tarf tal-krejn elettriku b'raġġ wieħed jgħaqqad ir-raġġ prinċipali tal-krejn u huwa sostnut fuq il-binarju mir-rota tal-mixi biex tiżgura l-istabbiltà strutturali tal-krejn. Ir-raġġ tat-tarf jikkoopera mal-grupp tar-roti tal-mixi biex jirrealizza l-moviment laterali tal-krejn fuq il-binarju, sabiex il-krejn ikun jista 'jlesti l-kompitu tal-irfigħ f'pożizzjonijiet differenti fil-workshop. Permezz ta 'tagħmir ta' sikurezza bħal apparat ta 'limitu u buffers, ir-raġġ tat-tarf jiżgura s-sigurtà tal-krejn waqt it-tħaddim u jipprevjeni inċidenti.

4. B'mod ġenerali, ir-raġġ tat-tarf huwa parti indispensabbli tal-krejn elettriku b'raġġ wieħed. Mhux biss iġorr u jiggwida l-moviment tal-krejn kollu, iżda jiżgura wkoll is-sigurtà u l-affidabbiltà tal-krejn waqt l-użu.



















Mekkaniżmu tal-ivvjaġġar tal-krejn

1. Il-mekkaniżmu ta 'vjaġġar tal-Krejn ta' krejn elettriku b'raġġ wieħed huwa parti importanti tal-krejn, responsabbli biex iċċaqlaq il-krejn orizzontalment tul il-binarju fiż-żona kollha tat-tħaddim. Id-disinn u l-prestazzjoni ta 'dan il-mekkaniżmu jaffettwaw direttament l-effiċjenza operattiva, l-istabbiltà u s-sigurtà tal-krejn.

2. Il-mekkaniżmu li jivvjaġġa Crane ta 'krejn elettriku b'raġġ wieħed huwa ġeneralment magħmul minn mutur elettriku u reducer. Il-mutur jipprovdi qawwa, inaqqas il-veloċità u jżid it-torque permezz tar-reducer, u jsuq it-tròli biex jimxi fuq il-binarju.

3. Id-disinn u l-prestazzjoni tal-mekkaniżmu ta 'vjaġġar tal-Krejn ta' krejn elettriku b'raġġ wieħed għandhom impatt dirett fuq l-istabbiltà, il-kapaċità ta 'kontroll u s-sigurtà tal-krejn. Għalhekk, l-għażla korretta u l-manutenzjoni ta 'dawn il-komponenti huma ċ-ċavetta biex jiżguraw it-tħaddim sikur u effiċjenti tal-krejn elettriku b'raġġ wieħed.









Mekkaniżmu tal-ivvjaġġar tat-tròli

1. Il-mekkaniżmu ta 'vjaġġar tat-tròli ta' krejn elettriku b'raġġ wieħed jirreferi għall-parti tal-krejn użata biex iċċaqlaq il-ganċ jew tagħmir ieħor ta 'rfigħ orizzontalment, ġeneralment jimxi 'l fuq u' l isfel tul ir-raġġ prinċipali. Il-mekkaniżmu tat-tħaddim tat-tròli huwa parti importanti tal-krejn u huwa responsabbli għall-moviment laterali tal-oġġett mtella '.

2. Il-mekkaniżmu tal-ivvjaġġar tat-tròli ta 'krejn elettriku b'raġġ wieħed huwa ġeneralment mgħammar b'mutur elettriku biex jipprovdi forza ta' sewqan biex iċċaqlaq it-tròli tul il-binarju tar-raġġ prinċipali. It-tròli jimxi fuq il-binarju tar-raġġ prinċipali. Il-binarju huwa ġeneralment ferrovija gwida tal-azzar, iwweldjati jew imbarrati mar-raġġ prinċipali. It-tħaddim tat-tròli ġeneralment ikun ikkontrollat ​​minn console operattiva jew kontroll mill-bogħod. L-operatur jista 'jikkontrolla l-veloċità 'l quddiem, lura u tal-ġirja tat-tròli biex jikseb moviment preċiż tal-oġġett mtella'.

3. Id-disinn u l-manutenzjoni tal-mekkaniżmu tal-ivvjaġġar tat-tròli ta 'krejn elettriku b'raġġ wieħed huwa kruċjali għall-prestazzjoni ġenerali u s-sigurtà tal-krejn elettriku b'raġġ wieħed. Spezzjoni u manutenzjoni regolari biex jiżguraw it-tħaddim normali tal-komponenti varji tagħha jistgħu effettivament jestendu l-ħajja tat-tagħmir u jtejbu l-effiċjenza tax-xogħol.

6.Rota tal-krejn

1. Ir-roti ta 'krejn elettriku b'raġġ wieħed huma parti importanti mill-krejn kollu, responsabbli biex isostni l-piż tal-krejn u t-tròli u jimxi bla xkiel tul il-binarju. Id-disinn, il-materjal u l-kwalità tal-installazzjoni tar-roti għandhom impatt dirett fuq is-sikurezza u l-effiċjenza operattiva tal-krejn.

2. Ir-roti ta 'krejn elettriku b'raġġ wieħed huma ġeneralment magħmula minn azzar ta' saħħa għolja biex iġorru l-piż tal-krejn u t-tagħbija tiegħu. Ir-roti tal-azzar għandhom reżistenza tajba għall-ilbies u saħħa u huma adattati għall-użu f'ambjenti ta 'tagħbija tqila u ta' tħaddim frekwenti. F'xi applikazzjonijiet speċjali, l-azzar liga jista 'jintuża għar-roti biex tiżdied ir-reżistenza għall-ilbies u testendi l-ħajja tas-servizz.

3. Ir-roti ta 'krejn elettriku b'raġġ wieħed normalment ikollhom rimmijiet biex iżommu r-roti stabbli fuq il-binarju u jipprevjenu d-derail. L-għoli u l-forma tar-rimmijiet huma ddisinjati skont it-tip tal-binarju biex jiżguraw it-tħaddim bla xkiel tal-krejn. Id-dijametru tar-rota ġeneralment ikun iddisinjat skont id-daqs u l-kapaċità tat-tagħbija tal-krejn. Roti akbar jistgħu jxerrdu t-tagħbija u jnaqqsu l-użu fuq il-binarju.

4. Id-disinn u l-manutenzjoni tar-roti ta 'krejn elettriku b'raġġ wieħed huma essenzjali biex jiżguraw it-tħaddim fit-tul u stabbli tat-tagħmir. L-għażla tal-materjal u d-disinn it-tajjeb tar-rota, u spezzjoni u manutenzjoni regolari jistgħu jestendu b'mod effettiv il-ħajja tas-servizz tar-roti u l-krejn.

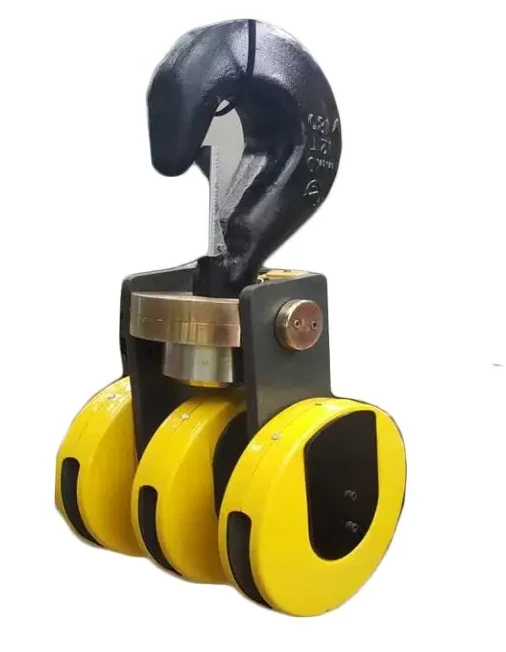

Ganċ tal-krejn

1. Il-ganċ ta 'krejn elettriku b'raġġ wieħed huwa wieħed mill-komponenti ewlenin tal-krejn għall-ħtif u l-irfigħ ta' tagħbijiet. Id-disinn, il-manifattura u l-manutenzjoni tal-ganċ huma essenzjali għas-sigurtà u l-effiċjenza tal-operazzjonijiet tal-irfigħ.

2. Il-ganċ ta 'krejn elettriku b'raġġ wieħed huwa ġeneralment magħmul minn azzar liga ta' saħħa għolja b'saħħa tat-tensjoni eċċellenti u reżistenza għall-ilbies. Dan il-materjal huwa kapaċi jiflaħ tagħbijiet tqal u jżomm is-saħħa u l-forma wara użu fit-tul. Il-ganċ huwa ġeneralment manifatturat permezz ta 'proċess ta' forġa, li jista 'jtejjeb id-densità u s-saħħa tal-materjal, inaqqas id-difetti interni, u jtejjeb il-kapaċità li ġġorr it-tagħbija u s-sigurtà tal-ganċ.

3. Il-ganċ ta 'krejn elettriku b'raġġ wieħed jista' jinqasam f'żewġ tipi: ganċ wieħed u ganċ doppju. Il-ganċ wieħed għandu struttura sempliċi u huwa adattat għal tagħbijiet eħfef; il-ganċ doppju normalment jintuża għal operazzjonijiet kbar ta 'rfigħ li jeħtieġu tagħbijiet bilanċjati u jistgħu jxerrdu l-istress b'mod aktar ugwali.

4. Għalkemm il-ganċ ta 'krejn elettriku b'raġġ wieħed għandu struttura sempliċi, id-disinn u l-manifattura tiegħu jeħtieġu standards stretti biex jiżguraw is-sigurtà u l-affidabbiltà taħt diversi kundizzjonijiet tax-xogħol. Permezz ta 'użu u manutenzjoni xierqa, il-ħajja tas-servizz tal-ganċ tista' tiġi estiża ħafna u s-sigurtà tal-operazzjonijiet ta 'rfigħ tista' tiġi żgurata.





Mutur

1. Il-mutur ta 'krejn elettriku b'girder wieħed huwa wieħed mill-apparati ewlenin tas-sewqan tiegħu, responsabbli biex jipprovdi l-qawwa meħtieġa għat-tħaddim tal-krejn. Il-prestazzjoni tal-mutur taffettwa direttament l-effiċjenza operattiva u s-sigurtà tal-krejn.

2. Krejnijiet elettriċi ta 'trave wieħed għandhom muturi AC (Mutur AC): F'ħafna krejnijiet elettriċi ta' travu wieħed, it-tip ta 'mutur użat komunement huwa muturi AC. Ġeneralment għandhom effiċjenza ogħla, rekwiżiti ta 'manutenzjoni aktar baxxi u ħajja ta' servizz itwal. U muturi DC (DC Motor): muturi DC jintużaw f'xi applikazzjonijiet speċjali, li jipprovdu torque tal-bidu ogħla u prestazzjoni aħjar ta 'regolazzjoni tal-veloċità, iżda jistgħu jeħtieġu aktar manutenzjoni.

3. Ħafna krejnijiet elettriċi moderni b'trave wieħed jużaw drives ta 'frekwenza varjabbli (VFDs) biex jaġġustaw il-veloċità u d-direzzjoni tat-tħaddim tal-mutur. Is-sewqan ta 'frekwenza varjabbli jista' jikseb startjar u waqfien bla xkiel, jipprovdi kontroll aħjar tal-veloċità u effetti li jiffrankaw l-enerġija. Il-bidu u l-waqfien tal-mutur huwa ġeneralment ikkontrollat ​​minn swiċċ fuq il-pannell tal-kontroll jew kontroll mill-bogħod, u l-operatur jista 'jaġġusta l-istatus tax-xogħol tal-krejn kif meħtieġ.

4. Il-mutur ta 'krejn elettriku b'girder wieħed għandu rwol vitali fit-tħaddim ġenerali tal-krejn. L-għażla tal-mutur it-tajjeb u l-iżgurar tal-installazzjoni u l-manutenzjoni xierqa tiegħu jistgħu jtejbu b'mod effettiv il-prestazzjoni u l-affidabbiltà tal-krejn u jiżguraw tħaddim sikur u effiċjenti.

.



Sistema ta 'allarm tal-ħoss u tad-dawl& swiċċ tal-limitu

Is-sistema ta 'allarm tal-ħoss u tad-dawl u l-iswiċċ tal-limitu tal-krejn elettriku b'raġġ wieħed huma apparati ta' sikurezza importanti użati biex itejbu s-sigurtà operattiva tal-krejn u jipprevjenu inċidenti u fallimenti.

Sistema ta 'allarm tal-ħoss u tad-dawl

1. Funzjoni

Funzjoni ta 'twissija: Is-sistema ta' allarm tal-ħoss u tad-dawl tintuża biex temetti sinjali tal-ħoss u tad-dawl waqt it-tħaddim tal-krejn biex twissi lill-operatur u lill-persunal tal-madwar biex jagħtu attenzjoni għas-sigurtà. Allarmi komuni jinkludu allarm ta 'tagħbija eċċessiva, allarm ta' limitu u allarm ta 'ħsara.

Fakkar lill-operatur: Meta l-krejn ikun anormali jew qrib il-pożizzjoni tal-limitu, is-sistema ta 'allarm tal-ħoss u tad-dawl tista' tfakkar lill-operatur biex jieħu l-miżuri meħtieġa biex jipprevjeni inċidenti.

2. Kompożizzjoni

Allarm tal-ħoss: Normalment buzzer jew ħorn, iwissi lill-operatur billi jagħmel ħoss. L-intensità u l-frekwenza tal-ħoss jistgħu jiġu aġġustati skond il-bżonnijiet.

Allarm tad-dawl: Normalment dawl LED li jteptep jew dawl ta 'twissija, użat biex jiġbed l-attenzjoni viżwali. L-allarm tad-dawl jista 'jaħdem b'mod sinkroniku mal-allarm tal-ħoss biex itejjeb l-effett ta' twissija.

3. Applikazzjoni

Allarm ta 'tagħbija żejda: Meta t-tagħbija tal-krejn taqbeż il-limitu ta' sigurtà stabbilit, is-sistema ta 'allarm tal-ħoss u tad-dawl se tiġi attivata biex tfakkar lill-operatur biex inaqqas it-tagħbija.

Limitu ta 'allarm: Meta l-ganċ, trolley jew trolley tal-krejn joqrob lejn il-pożizzjoni ta' limitu ta 'l-ivvjaġġar, is-sistema ta' allarm tal-ħoss u tad-dawl toħroġ twissija biex tevita ħsara jew ħabta fit-tagħmir.

Allarm tal-ħsara: Meta s-sistema tiskopri ħsara f'komponenti ewlenin bħal muturi u brejkijiet, is-sistema tal-allarm tal-ħoss u tad-dawl toħroġ allarm biex tfakkar lill-persunal tal-manutenzjoni biex jiċċekkja u jsewwi fil-ħin.

Swiċċ tal-limitu

1. Funzjoni

Illimita l-firxa tal-moviment: Is-swiċċ tal-limitu jintuża biex jillimita l-firxa tal-moviment tal-krejn biex jipprevjeni li l-ganċ, it-tròli jew it-tròli jaqbżu l-firxa ta 'sikurezza stabbilita, u jevita ħabta u ħsara fit-tagħmir.

Ipproteġi t-tagħmir: Billi tiskopri l-pożizzjoni tal-partijiet li jiċċaqilqu, is-swiċċ tal-limitu jista 'awtomatikament jaqta' l-provvista tal-enerġija jew jattiva s-sistema ta 'allarm biex jipproteġi t-tagħmir minn ħsara kkawżata minn moviment eċċessiv.

2. Ittajpja

Swiċċ tal-limitu mekkaniku: L-iskoperta tal-pożizzjoni tinkiseb permezz ta 'kuntatt fiżiku. Pereżempju, meta l-ganċ jew it-tròli tmiss id-driegħ tal-iswiċċ tal-iswiċċ tal-limitu, is-swiċċ jopera u jibgħat sinjal.

Swiċċ tal-limitu fotoelettriku: Uża sensuri fotoelettriċi biex tiskopri l-pożizzjoni mingħajr kuntatt fiżiku. Swiċċijiet tal-limitu fotoelettriċi jiddeterminaw il-pożizzjoni billi jarmu u jirċievu raġġi tad-dawl, adattati għal applikazzjonijiet li jeħtieġu preċiżjoni għolja.

Swiċċ tal-limitu manjetiku: Juża sensuri manjetiċi biex jikxef il-pożizzjoni tal-partijiet li jiċċaqilqu, u jiddetermina l-pożizzjoni billi jħoss il-bidla tal-kamp manjetiku, b'affidabilità għolja u durabilità.

3. Post ta 'installazzjoni

Swiċċ tal-limitu tal-ganċ: Installat fuq il-mekkaniżmu tal-irfigħ biex jillimita l-firxa tal-irfigħ tal-ganċ.

Swiċċ tal-limitu tat-tròli: Installat fuq ir-raġġ prinċipali biex jillimita l-firxa tal-moviment laterali tat-tròli.

Swiċċ tal-limitu tal-karozza: Installat fuq il-binarju tat-tròli biex tillimita l-firxa tal-moviment orizzontali tat-tròli.

4. Applikazzjoni

Limitu tal-ivvjaġġar: Meta l-ganċ, it-tròli jew it-tròli jilħaq il-pożizzjoni tal-limitu, is-swiċċ tal-limitu jibgħat sinjal biex jipprevjeni aktar moviment.

Protezzjoni tas-sigurtà: Is-swiċċ tal-limitu jista 'jaħdem mas-sistema tal-allarm tal-ħoss u tad-dawl, u l-allarm jiġi attivat meta tintlaħaq il-pożizzjoni tal-limitu biex ifakkar lill-operatur biex jieħu miżuri.

Is-sistema ta 'allarm tal-ħoss u tad-dawl u l-iswiċċ tal-limitu huma apparati importanti biex jiżguraw it-tħaddim sikur tal-krejn elettriku b'raġġ wieħed. Permezz ta 'applikazzjoni u manutenzjoni effettivi, is-sikurezza u l-effiċjenza tax-xogħol tat-tagħmir jistgħu jitjiebu ħafna.

Apparat tas-Sigurtà

1. It-tagħmir tas-sigurtà tal-krejn elettriku b'raġġ wieħed huwa parti importanti biex jiġi żgurat it-tħaddim sikur tal-krejn waqt it-tħaddim. Dawn l-apparati jistgħu jipprevjenu inċidenti, inaqqsu r-riskji, u jipproteġu l-operaturi u t-tagħmir.

Apparat ta 'waqfien ta' emerġenza

Funzjoni: Aqta 'malajr il-provvista tal-enerġija f'emerġenza u waqqaf immedjatament il-movimenti kollha tal-krejn.

Post ta 'installazzjoni: Normalment issettjat fil-pożizzjoni ewlenija tal-pannell tat-tħaddim u l-krejn, sabiex l-operatur ikun jista' jagħfasha malajr f'emerġenza.

Apparat ta' protezzjoni elettrika

Funzjoni: Tipprevjeni inċidenti kkawżati minn ħsarat elettriċi, inkluż protezzjoni ta 'tagħbija żejda, protezzjoni ta' short circuit u protezzjoni ta 'tnixxija, eċċ.

Komponenti: Inklużi circuit breakers, fjusijiet u swiċċijiet ta 'tnixxija, eċċ.

Sistema tal-ibbrejkjar

Funzjoni: Tiżgura l-istabbiltà tat-tagħbija meta l-krejn jieqaf jaħdem u tevita li t-tagħbija tiżżerżaq 'l isfel.

Tip: Inklużi brejkijiet elettromanjetiċi u brejkijiet mekkaniċi.

Manutenzjoni: Iċċekkja regolarment ix-xedd tas-sistema tal-ibbrejkjar biex tiżgura l-effett tal-ibbrejkjar.

Apparat kontra l-ħabta

Funzjoni: Evita li l-krejn jaħbat ma 'faċilitajiet jew oġġetti tal-madwar waqt it-tħaddim.

Tip: Inklużi sensuri tal-ħabta u tagħmir buffer.

Apparat ta 'qfil tas-sigurtà

Funzjoni: Lock ċerti komponenti ewlenin biex jipprevjenu tħaddim aċċidentali meta l-krejn ma jkunx qed jaħdem.

Komponenti: Inklużi apparati ta 'qfil tal-ganċ u apparati ta' qfil tal-mekkaniżmu ta 'rfigħ, eċċ.

Ċinturini tas-sigurtà u guardrails

Funzjoni: Ipproteġi s-sigurtà tal-operaturi waqt operazzjonijiet ta 'altitudni għolja u tevita inċidenti li jaqgħu.

Post ta 'installazzjoni: Issettja fuq il-pjattaforma operattiva u ż-żona tal-manutenzjoni tal-krejn.

Taħriġ għall-operaturi

Funzjoni: Żgura li l-operaturi jifhmu proċeduri operattivi sikuri u jużaw u jżommu t-tagħmir b'mod korrett.

Kontenut: Jinkludi t-tħaddim tat-tagħmir, l-immaniġġjar tal-emerġenza u l-prekawzjonijiet tas-sigurtà, eċċ.

Sistema ta' monitoraġġ

Funzjoni: Monitoraġġ f'ħin reali tal-istatus operattiv u l-kundizzjonijiet ambjentali tal-krejn, li jipprovdi reġistrazzjoni tad-dejta u dijanjosi tal-ħsarat.

Komponenti: Jinkludi kameras, sensuri u tagħmir għar-reġistrazzjoni tad-dejta.

2.Permezz tal-applikazzjoni u l-manutenzjoni effettiva ta 'dawn l-apparati ta' sikurezza, is-sikurezza tal-krejnijiet elettriċi b'raġġ wieħed tista 'tittejjeb b'mod sinifikanti, l-operaturi u t-tagħmir jistgħu jiġu protetti, u r-riskju ta' inċidenti jista 'jitnaqqas.

Modalità ta' Kontroll

1. Il-mod ta 'kontroll tal-krejn elettriku b'raġġ wieħed jiddetermina l-mod ta' tħaddim u l-eżattezza tal-kontroll tal-krejn. Modi ta 'kontroll differenti jistgħu jissodisfaw rekwiżiti differenti ta' tħaddim u ambjenti tax-xogħol.

2. Dawn li ġejjin huma modi komuni ta 'kontroll tal-krejnijiet elettriċi b'raġġ wieħed u l-karatteristiċi tagħhom:

Kontroll manwali

Mod ta 'tħaddim: Ikkontrolla direttament il-funzjonijiet varji tal-krejn, inkluż l-irfigħ, it-tħaddim u l-mixi, permezz ta' apparati operattivi manwali bħal manki, buttuni jew swiċċijiet.

Vantaġġi:

Operazzjoni sempliċi, adattata għal okkażjonijiet fejn awtomazzjoni għolja mhix meħtieġa.

Faċli biex tikkontrolla l-operazzjoni b'mod preċiż.

Żvantaġġi:

L-operatur jeħtieġ li jopera ħdejn it-tagħmir, li jista 'ma jkunx adattat għal operazzjonijiet kbar jew ta' altitudni għolja.

Il-kontroll manwali jista 'jikkawża għeja tal-operatur u jaffettwa l-effiċjenza tax-xogħol.

Kontroll mill-bogħod

Mod ta 'tħaddim: Uża kontroll mill-bogħod mingħajr fili biex tikkontrolla l-funzjonijiet varji tal-krejn. Il-kontroll mill-bogħod huwa ġeneralment mgħammar b'buttuni u rockers multipli, li jistgħu jirrealizzaw il-kontroll ta 'rfigħ, ġiri, trolleys u karretti.

Vantaġġi:

L-operatur jista 'jiċċaqlaq liberament madwar il-krejn biex itejjeb il-flessibilità tat-tħaddim.

Applikabbli għal okkażjonijiet fejn l-operazzjonijiet jeħtieġ li jsiru f'distanza twila jew f'altitudni għolja.

Żvantaġġi:

Il-batterija u l-istabbiltà tas-sinjal tal-apparat tal-kontroll mill-bogħod jeħtieġ li jiġu kkontrollati u miżmuma regolarment.

F'ambjenti kumplessi, is-sinjal tal-kontroll mill-bogħod jista 'jiġi interferit.

Kontroll elettriku

Mod ta 'tħaddim: Il-krejn jitħaddem permezz ta' pannell tal-kontroll elettriku, li huwa mgħammar b'diversi buttuni, swiċċijiet u dwal indikaturi biex jikkontrollaw il-funzjonijiet varji tal-krejn.

Vantaġġi:

Kontroll preċiż, adattat għal okkażjonijiet li jeħtieġu tħaddim delikat.

Jistgħu jiġu integrati diversi funzjonijiet ta 'protezzjoni u allarm tas-sigurtà.

Żvantaġġi:

L-operatur jeħtieġ li jopera ħdejn it-tagħmir, li jillimita l-firxa ta 'attivitajiet.

Kontroll awtomatiku

Mod ta 'tħaddim: Il-krejn huwa mgħammar b'sistema ta' kontroll awtomatiku, li awtomatikament twettaq ħidmiet ta 'tħaddim permezz ta' programmi u sensuri ssettjati minn qabel. Is-sistema ta 'kontroll awtomatiku tista' tinkludi PLC (kontrollur tal-loġika programmabbli) jew DCS (sistema ta 'kontroll distribwit).

Vantaġġi:

Ittejjeb il-livell tal-awtomazzjoni tal-operat u tnaqqas l-intervent uman.

Jista 'jikseb operazzjonijiet ripetuti ta' preċiżjoni għolja u huwa adattat għal linji ta 'produzzjoni u mħażen awtomatizzati.

Żvantaġġi:

Jeħtieġ settings kumplessi tal-programm u debugging tas-sistema.

Jista' jkun meħtieġ intervent uman għall-immaniġġjar ta' emerġenzi.

Kontroll ibridu

Mod ta 'tħaddim: Tgħaqqad il-funzjonijiet ta' kontroll manwali, remot u kontroll awtomatiku, u hija magħżula skond rekwiżiti ta 'operazzjoni speċifiċi. Jista 'jitħaddem permezz ta' pannell tal-kontroll, kontroll mill-bogħod jew programm awtomatiku.

Vantaġġi:

Tipprovdi varjetà ta 'modi ta' tħaddim biex tadatta għal ambjenti tax-xogħol u rekwiżiti ta 'tħaddim differenti.

Ittejjeb il-flessibbiltà u l-effiċjenza operattiva.

Żvantaġġi:

Huwa meħtieġ li jinżammu apparati u sistemi ta 'kontroll multipli, li jżid il-kumplessità.

3.Kull mod ta 'kontroll għandu x-xenarji u l-vantaġġi u l-iżvantaġġi applikabbli tiegħu. L-għażla ta 'mod ta' kontroll adattat tista 'ttejjeb l-effiċjenza operattiva u s-sigurtà tal-krejn elettriku b'raġġ wieħed u tissodisfa l-ħtiġijiet ta' ambjenti tax-xogħol u ħidmiet differenti.



Skeċċ







1. Effiċjenza għolja

Kapaċità qawwija ta 'rfigħ: Krejnijiet elettriċi b'raġġ wieħed jistgħu jerfgħu u jċaqalqu oġġetti tqal b'mod effiċjenti u huma adattati għal diversi ambjenti tax-xogħol li jeħtieġu rfigħ.

Effiċjenza għolja tax-xogħol: Is-sistema tas-sewqan elettriku tippermetti li l-krejn jibda, jieqaf u jaġġusta l-veloċità malajr, li ttejjeb l-effiċjenza tax-xogħol.

2. Operazzjoni faċli

Faċli biex tikkontrolla: Krejnijiet elettriċi moderni b'raġġ wieħed huma mgħammra b'pannelli ta 'kontroll intuwittivi, kontrolli mill-bogħod jew sistemi intelliġenti, li huma faċli biex joperaw u jnaqqsu l-ħin tat-taħriġ tal-operaturi.

Grad għoli ta 'awtomazzjoni: Ħafna krejnijiet elettriċi b'raġġ wieħed għandhom funzjonijiet ta' kontroll awtomatiku, li jistgħu jiksbu rfigħ, tħaddim u waqfien awtomatiku, u jnaqqsu l-ħtieġa għal tħaddim manwali.

3. Spiża baxxa ta 'manutenzjoni

Sistema elettrika stabbli: Meta mqabbla ma 'sistemi tradizzjonali ta' sewqan tal-magna tal-kombustjoni interna, is-sistemi elettriċi huma ġeneralment aktar stabbli u għandhom spejjeż ta 'manutenzjoni aktar baxxi.

Naqqas il-fallimenti: Il-krejnijiet elettriċi b'raġġ wieħed għandhom inqas partijiet mekkaniċi, rati ta 'falliment relattivament baxxi, u manutenzjoni u manutenzjoni aktar faċli.

4. Protezzjoni ambjentali

Ebda emissjonijiet: Krejnijiet elettriċi b'raġġ wieħed jużaw drive elettriku, ma jipproduċux gass tal-egżost u storbju, u jissodisfaw ir-rekwiżiti tal-protezzjoni ambjentali.

L-użu tal-enerġija: Is-sistema elettrika għandha effiċjenza għolja fl-enerġija, tista 'tuża l-elettriku b'mod effettiv u tnaqqas il-ħela tal-enerġija.

5. Operazzjoni sikura

Apparat ta 'sikurezza avvanzat: Mgħammar b'varjetà ta' apparati ta 'sikurezza bħal apparat ta' protezzjoni ta 'tagħbija żejda, swiċċ tal-limitu, sistema ta' allarm tal-ħoss u tad-dawl biex tiġi żgurata s-sigurtà waqt it-tħaddim.

Kontroll preċiż: Is-sistema ta 'kontroll elettriku tista' tipprovdi kontroll preċiż tal-moviment, ittejjeb l-istabbiltà u s-sigurtà tal-operat.

6. Struttura kompatta

Okkupazzjoni ta 'spazju żgħir: Il-krejn elettriku b'raġġ wieħed għandu struttura kompatta u jista' jaħdem fi spazju iżgħar, adattat għal ambjenti tax-xogħol limitati.

Adattabilità qawwija: Adattat għal diversi xenarji ta 'applikazzjoni bħal bini ta' fabbrika, vjadotti u spazji dojoq.





1. Industrija tal-manifattura

Linja tal-produzzjoni: Fil-linja tal-produzzjoni, krejnijiet elettriċi b'raġġ wieħed jintużaw biex jerfgħu u jċaqalqu biċċiet tax-xogħol tal-produzzjoni, prodotti nofshom lesti u materja prima biex itejbu l-effiċjenza tal-produzzjoni.

Workshop ta 'assemblaġġ: Użat biex jerfa' u jċaqlaq diversi partijiet u tagħmir mekkaniku biex jiffaċilita x-xogħol ta' assemblaġġ u manutenzjoni.

2. Magazzinaġġ u loġistika

Operazzjoni tal-maħżen: Fil-maħżen, krejnijiet elettriċi b'raġġ wieħed jintużaw għat-trasport, il-munzell u l-issortjar tal-merkanzija biex itejbu l-effiċjenza tal-magazzinaġġ.

Ċentru tal-loġistika: Fiċ-ċentru tal-loġistika, krejnijiet elettriċi b'raġġ wieħed jgħinu biex jimmaniġġjaw it-tagħbija u l-ħatt u d-distribuzzjoni ta 'oġġetti varji biex itejbu l-effiċjenza tal-operat tal-loġistika.

3. Sit tal-kostruzzjoni

Immaniġġjar tal-materjal tal-kostruzzjoni: Użat biex jerfgħu u jimxu materjali tal-kostruzzjoni bħal vireg tal-azzar, partijiet tal-konkrit prefabbrikati u briks biex itejbu l-effiċjenza tal-kostruzzjoni.

Installazzjoni ta 'tagħmir: Għajnuna tneħħi u tinstalla tagħmir kbir ta' kostruzzjoni u partijiet strutturali.

4. Industrija metallurġika

Impjant ta 'l-azzar: Fl-impjant ta' l-azzar, krejnijiet elettriċi b'raġġ wieħed jintużaw biex iċċaqilqu billetti ta 'l-azzar, ħlasijiet tal-forn u oġġetti tqal oħra, jadattaw għal ambjenti tax-xogħol ta' temperatura għolja u ta 'intensità għolja.

Workshop tal-funderija: Użat biex jerfgħu u jċaqalqu forom tal-ikkastjar u kkastjar.

5. Industrija tal-Enerġija

Manutenzjoni ta 'Tagħmir ta' Enerġija: Fil-faċilitajiet ta 'l-enerġija, huwa użat biex jiċċaqlaq u jinstalla tagħmir kbir bħal settijiet ta' ġeneraturi, muturi u transformers.

Industrija taż-Żejt u tal-Gass: Fil-proċess tal-estrazzjoni u l-ipproċessar taż-żejt u l-gass, jintużaw krejnijiet elettriċi b'raġġ wieħed biex jerfgħu u jżommu t-tagħmir.

6. Industrija tal-Bini tal-Bastimenti

Assemblaġġ tal-Buq: Fit-tarzni, krejnijiet elettriċi b'raġġ wieħed jintużaw biex jerfgħu u jgħaqqdu l-komponenti tal-buq biex itejbu l-effiċjenza tal-produzzjoni.

Installazzjoni ta 'Tagħmir: Użat biex tinstalla tagħmir u sistemi varji fuq vapuri.





1. Stadju tad-disinn

Analiżi tar-rekwiżiti: Iddisinja l-prestazzjoni u l-ispeċifikazzjonijiet tal-krejn, inklużi l-kapaċità tat-tagħbija, il-firxa tax-xogħol u l-metodu ta 'kontroll, ibbażati fuq il-ħtiġijiet tal-klijenti u xenarji ta' applikazzjoni.

Disinn preliminari: L-inġiniera jwettqu disinn preliminari bbażat fuq il-ħtiġijiet, inkluż it-tqassim strutturali tal-krejn, id-daqs tal-komponenti ewlenin u l-għażla tal-materjal.

Disinn dettaljat: Inklużi tpinġijiet dettaljati ta 'inġinerija u speċifikazzjonijiet tekniċi, id-disinn jinkludi l-mekkaniżmu ta' rfigħ, mekkaniżmu ta 'tħaddim tat-tròli, mekkaniżmu ta' tħaddim tat-tròli, mutur u sistema ta 'kontroll, eċċ.

Reviżjoni tad-disinn: Wettaq reviżjoni tad-disinn biex tiżgura li d-disinn jissodisfa l-ispeċifikazzjonijiet tas-sikurezza u r-rekwiżiti tal-prestazzjoni.

2. Akkwist ta 'materjal

Għażla tal-materjal: Agħżel azzar ta 'kwalità għolja, muturi, brejkijiet, sistemi ta' trasmissjoni u komponenti oħra. Materjali użati komunement jinkludu azzar strutturali, azzar illigat u azzar b'saħħa għolja.

Għażla tal-fornitur: Agħżel fornituri affidabbli għall-akkwist tal-materjal biex tiżgura l-kwalità tal-materjali u l-istabbiltà tal-provvista.

Spezzjoni ta 'aċċettazzjoni: Aċċetta l-materjali mixtrija biex tiżgura li jissodisfaw standards tekniċi u rekwiżiti ta' kwalità.

3. Ipproċessar u manifattura

Ipproċessar ta 'partijiet strutturali: Inkluż qtugħ, iwweldjar u assemblaġġ ta' travi, frejms ta 'appoġġ u partijiet strutturali oħra. Dawn il-proċessi jeħtieġu l-użu ta 'għodod tal-magni CNC, tagħmir tal-iwweldjar, eċċ.

Manifattura ta 'komponenti mekkaniċi: produzzjoni ta' komponenti mekkaniċi varji tal-mekkaniżmu ta 'rfigħ, mekkaniżmu ta' tħaddim tat-tròli, u mekkaniżmu ta 'tmexxija ta' karozzi żgħar, inklużi gerijiet, berings u rombli.

Assemblaġġ ta 'komponenti elettriċi: installazzjoni ta' muturi, pannelli tal-kontroll, sensuri, u komponenti elettriċi oħra, inklużi wajers tal-kejbils u konnessjonijiet elettriċi.

Assemblaġġ ġenerali: assemblaġġ ġenerali ta 'diversi komponenti manifatturati, inkluż assemblaġġ ta' travi prinċipali, karozzi żgħar, karozzi kbar, mekkaniżmi ta 'rfigħ, u sistemi ta' kontroll.

4. Ittestjar u debugging

Test statiku: iċċekkja jekk l-istruttura u l-konnessjoni tal-krejn humiex stabbli, u żgura li l-komponenti kollha huma installati b'mod korrett skont ir-rekwiżiti tad-disinn.

Test dinamiku: wettaq testijiet mingħajr tagħbija u tagħbija biex tivverifika l-prestazzjoni tal-irfigħ, it-tmexxija, il-mixi u l-ibbrejkjar tal-krejn biex tiżgura t-tħaddim normali tiegħu.

Test tas-sigurtà: wettaq test ta 'tagħbija żejda, test tal-limitu, u test tal-brejk biex tiżgura li l-apparat tas-sigurtà u s-sistema ta' protezzjoni tal-krejn jaħdmu b'mod effettiv.

Debugging: agħmel aġġustamenti bbażati fuq ir-riżultati tat-test biex tottimizza l-prestazzjoni operattiva u tikkontrolla l-eżattezza tal-krejn.

5. Kontroll tal-kwalità

Spezzjoni ta 'kwalità: wettaq spezzjoni ta' kwalità f'kull stadju tal-produzzjoni, inkluż spezzjoni tal-materjal, spezzjoni tal-ipproċessar, spezzjoni tal-assemblaġġ, u spezzjoni tat-test biex tiżgura li l-prodott jilħaq standards ta 'kwalità.

Reġistrazzjoni u traċċar: Irreġistra d-dejta tal-kwalità ta 'kull stadju tal-produzzjoni, twettaq traċċar tal-kwalità u analiżi tal-problema biex tiżgura l-konsistenza u l-affidabbiltà tal-prodott.

6. Ippakkjar u kunsinna

Ippakkjar: Ippakkja l-krejn elettriku b'raġġ wieħed li għadda mit-test biex jipproteġi t-tagħmir mill-ħsara waqt it-trasport. Materjali tal-ippakkjar normalment jinkludu pads protettivi, kaxxi tal-injam u films tal-plastik.

Preparazzjoni tal-kunsinna: Irranġa t-trasport biex tiżgura li t-tagħmir jitwassal b'mod sikur fil-post magħżul tal-klijent. Ipprovdi servizzi ta 'installazzjoni u kummissjonar kif meħtieġ.

7. Servizz ta 'wara l-bejgħ

Installazzjoni u kummissjonar: Ipprovdi servizzi ta 'installazzjoni u kummissjonar fuq il-post għal tagħmir biex jiġi żgurat li t-tagħmir ikun jista' jaħdem b'mod normali.

Taħriġ: Ferrovija operaturi u spjega l-prekawzjonijiet għat-tħaddim u l-manutenzjoni tat-tagħmir.

Manutenzjoni u manutenzjoni: Ipprovdi servizzi ta 'manutenzjoni u manutenzjoni regolari biex tiżgura tħaddim fit-tul u stabbli tat-tagħmir.

Immaniġġjar tal-ħsarat: Ipprovdi appoġġ ta 'wara l-bejgħ biex issolvi fil-pront problemi li jinqalgħu waqt l-użu tat-tagħmir.





Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-welding. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata tan-netwerking tat-tagħmir se tilħaq 95%. Ġew użati 32 linja ta 'wweldjar, 50 huma ppjanati li jiġu installati, u r-rata ta' awtomazzjoni tal-linja kollha tal-prodott laħqet.

It-tags Popolari: krejn elettriku b'raġġ wieħed, iċ-Ċina manifatturi tal-krejnijiet b'raġġ wieħed elettriku, fornituri, fabbrika
