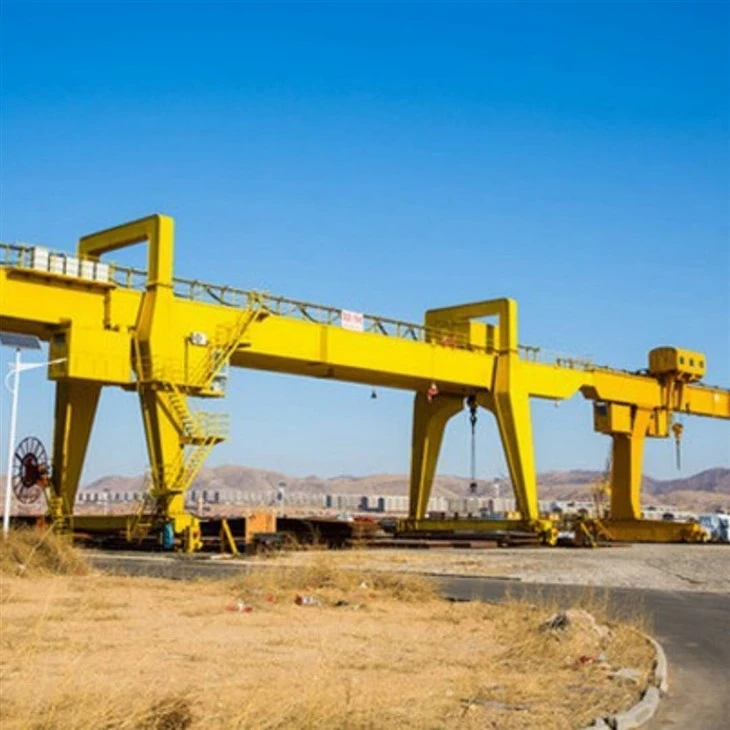

Krejn doppju tal-krejn tal-krejn tal-ferrovija tal-binarji tal-ferrovija



Krejn tal-krejn doppju tar-raġġ tal-ferrovija tal-binarji tal-ferrovija - Introduzzjoni

Ħarsa ġenerali

A Krejn doppju tal-irfidhuwa tip ta 'krejn tal-irfid li għandu l-karatteristiċiżewġ travi orizzontali(imsejħa wkoll girders) u tipikament topera fuqSistema tal-binarji tal-ferrovija- Hija mfassla għalImmaniġġjar tqil u ta 'tagħbija wiesgħaMadwar spazji tax-xogħol kbar, bħal tarznari, btieħi tal-azzar, terminali tal-kontejners, u impjanti tal-manifattura.

Komponenti ewlenin

Struttura ta 'raġġ doppju:

Il-krejn għandu żewġ girders ewlenin paralleli, u jżid il-kapaċità u l-istabbiltà tiegħu li jġorru t-tagħbija.

Ideali għall-irfigħMaterjali tqal ħafna u goffi.

Struttura tal-irfid:

Appoġġjati minn saqajn vertikali li jimxu fuqhomBinarji fil-livell tal-art, b'differenza mill-krejnijiet ġenerali li jiddendlu mis-soqfa.

L-istruttura tal-irfid tippermetti lill-krejnSpan distanzi wiesgħau tkopri żoni kbar mingħajr ma jkollok bżonn appoġġ ġenerali.

Sistema tal-binarji tal-ferrovija:

Ir-riġlejn tal-krejn tal-irfid jimxu flimkienbinarji tal-azzar inkorporati jew immuntati fuq il-wiċċ, li jiżgura moviment lonġitudinali bla xkiel.

Il-binarji jipprovduallinjament preċiż, kritiku għall-operazzjonijiet li jeħtieġu preċiżjoni għolja.

Mekkaniżmu tat-Trolley u tat-Tagħrif:

A Trolleyjimxi tul ir-raġġi orizzontali u jġorr il-mekkaniżmu ta 'l-irfigħ.

Jippermettimoviment laterali, li tippermetti li l-krejn ipoġġi t-tagħbijiet b'mod preċiż.

Tipi ta 'krejnijiet doppji tal-irfid

Krejnijiet sħaħ tal-irfid: Iż-żewġ saqajn jimxu fuq il-binarji fuq l-art.

Krejnijiet semi-kantati: Sieq waħda timxi fuq il-ferrovija tal-art, u l-oħra hija appoġġjata fuq struttura tal-bini.

Elettriku jew idrawliku: Powered minn muturi elettriċi jew sistemi idrawliċi għall-irfigħ u l-moviment.

Applikazzjonijiet

Tarznari: Immaniġġjar ta 'komponenti u assemblaġġi tal-vapuri.

Mills tal-azzar: Coils tal-azzar li jiċċaqilqu, ċangaturi, u makkinarju tqil.

Siti tal-kostruzzjoni: Irfigħ ta 'partijiet u materjali prefabbrikati.

Btieħi tal-kontejners: Tagħbija \/ ħatt ta 'kontenituri kbar tat-tbaħħir.

Vantaġġi

Kapaċità ta 'tagħbija għolja.

Stabbiltà u saħħa eċċellenti.

Kosteffikaċi għall-irfigħ ibbażat fuq barra jew fuq l-art.

Span customizable u għoli tal-irfigħ.



Komponenti tal-qalba: bearing, gear, gearbox, mutur

Post tal-Oriġini: Henan, iċ-Ċina

Garanzija: sena 1

Piż (kg): 2000 kg

Vidjow li joħroġ mill-ispezzjoni: ipprovdut

Rapport tat-Test tal-Makkinarju: Ipprovdut

Keywords: krejn tal-irfid

Kulur: Customized

Daqs: Personalizzat

Disinn: Disinn tal-Ottimizzazzjoni tal-Kompjuter

Sigurtà: Qawwa tal-kejbil ċatt flessibbli għolja

Applikazzjoni: Kostruzzjoni Industrijali, Workshop, Warehouse

Klassi tax-Xogħol: A 3- a8

Ċertifikazzjoni: ISO, CE, BV, S GS, TUV

Sors tal-Enerġija: 380 ~ 480V, personalizzat





1. Double Teams Prinċipali (Girders)

Żewġ travi orizzontali paralleli li jkopru l-wisa 'tal-krejn.

Iġġorr it-tròli u s-sistema tal-parank.

Ipprovdi integrità strutturali u kapaċità ta 'tagħbija għolja.

Tipikament magħmul minn azzar ta 'saħħa għolja jew girders tal-kaxxa wweldjata.

Saqajn tal-irfid (appoġġ)

Strutturi vertikali li jappoġġjaw ir-raġġi ewlenin.

Qabbad ir-raġġ mar-roti tal-ferrovija.

Jista 'jkun riġidu (iffissat) jew artikolat għal tħaddim aktar faċli.

Żewġ saqajn fuq kull naħa għad-disinn doppju tal-girder.



Sistema tat-Trolley

Immuntat fuq il-parti ta 'fuq tar-raġġi doppji.

Iċċaqlaq minn naħa għal oħra (ivvjaġġar inkroċjat) tul it-tul tar-raġġi.

Iġorr il-parank u l-assemblaġġ tal-ganċ.

Jista 'jkun tip ta' winch miftuħ jew trolley kompatt skont il-kapaċità.



Mekkaniżmu ta 'l-irfigħ

Jinsab fuq it-trolley, użat biex jerfa '\/ aktar baxxi ta' tagħbijiet.

Tikkonsisti minn mutur, tanbur, ħabel tal-wajer jew katina, u blokka tal-ganċ.

Ħafna drabi li jaħdmu bl-elettriku jew idrawliku.

Jista 'jinkludi ganċijiet ta' rfigħ multipli għal tagħbijiet itqal.



3.endġarr

1) Il-ġarr tat-tarf ta 'krejn tal-irfid cantilever huwa komponent essenzjali li jappoġġja l-moviment tal-krejn matul ir-runway jew il-korsa tal-art. Hija tinsab fiż-żewġt itruf tal-girder prinċipali u tgħaqqad il-krejn mas-sistema tal-ivvjaġġar tagħha.

2) Ir-raġġ tat-tarf huwa magħmul minn azzar ta 'saħħa għolja għal durabilità u kapaċità li ġġorr it-tagħbija. Iddisinjat biex jiżgura moviment stabbli tal-krejn, anke taħt tagħbijiet tqal.

3) Funzjonijiet tal-ġarr tat-tarf:

Appoġġ: Iġorr il-piż tal-krejn u t-tagħbija tagħha.

Mobilità: tiffaċilita l-moviment lonġitudinali tal-krejn tul il-korsa jew ir-runway.

Stabbiltà: Tiżgura tħaddim bilanċjat, prevenzjoni ta 'twaddib jew movimenti mhux mixtieqa waqt l-irfigħ.

Distribuzzjoni tat-Tagħbija: Tqassam it-tagħbija indaqs maż-roti, tipproteġi l-istruttura tal-krejn u timminimizza l-istress fuq il-binarju.





4. Sistema tal-binarji tal-ġibda

Rails tal-azzar installati fuq l-art, li jippermettu li l-krejn jivvjaġġa lonġitudinali.

Il-linji huma allinjati b'mod preċiż biex jiżguraw moviment bla xkiel u preċiż.

Ħafna drabi inkorporati fil-pedamenti tal-konkrit għall-istabbiltà.

5.Trolley Mekkaniżmu li jivvjaġġa

1) Kompożizzjoni strutturali

Frame Trolley: Il-qafas huwa l-appoġġ strutturali ewlieni tat-trolley, li jipprovdi r-riġidità u s-saħħa meħtieġa biex iġorru t-tagħbija. Huwa tipikament magħmul minn azzar ta 'saħħa għolja biex jiżgura d-durabilità u r-reżistenza għad-deformazzjoni taħt tagħbijiet tqal.

Sett tar-roti: Ir-roti huma spiss immuntati fuq fusien, u l-bearings ġewwa dawn ir-roti huma ddisinjati għal kapaċità għolja li ġġorr tagħbija u tħaddim bla xkiel.

Mutur tas-sewqan elettriku: Il-moviment tat-trolley huwa mħaddem minn mutur elettriku, li jmexxi s-sistema tar-roti permezz ta 'gearbox u sistema ta' taljoli jew ktajjen. Il-mutur huwa tipikament installat fuq il-qafas tat-trolley u huwa konness mar-roti permezz ta 'mekkaniżmu ta' sewqan, li jippermetti kemm il-moviment 'il quddiem kif ukoll lura.

2) Funzjoni tal-Mekkaniżmu Operattiv tat-Trolley

1. Moviment orizzontali tal-parank

It-trolley, li jġorr il-mekkaniżmu ta 'l-irfigħ, jimxi orizzontalment tul il-ferrovija tal-irfid. Dan il-moviment orizzontali jippermetti lill-krejn biex jerfa 'u jbaxxi materjali fuq żona kbira, bħal tarzna, baċir, jew maħżen.

2. Pożizzjonar lixx u preċiż

Il-mekkaniżmu tal-ivvjaġġar tat-tròli huwa ddisinjat għal kontroll preċiż tal-pożizzjoni tat-trolley. Dan huwa kritiku biex jiġi żgurat li t-tagħbijiet jinġabru u jitpoġġew b'mod preċiż fil-postijiet mixtieqa.

3. Appoġġ għall-mekkaniżmu ta 'l-irfigħ

Is-sistema tal-parank hija tipikament immuntata fuq it-trolley. Il-mekkaniżmu ta 'l-ivvjaġġar tat-tròli jippermetti lill-parank biex jaqsam it-tul tal-irfid, u jiżgura li t-tagħmir tal-irfigħ jista' jkopri ż-żona sħiħa meħtieġa għall-operazzjonijiet.

4. Distribuzzjoni u stabbiltà tat-tagħbija

It-trolley jgħin biex iqassam it-tagħbija indaqs fl-istruttura tal-krejn. Hekk kif it-trolley jiċċaqlaq, it-tagħbija tinżamm stabbli, u tnaqqas ir-riskju ta 'żbilanċ li jista' jwassal għal inċidenti.

5. Kontroll tal-veloċità

Il-mekkaniżmu li jivvjaġġa trolley jinkludi muturi, gerijiet, u xi kultant drives ta 'frekwenza varjabbli (VFDs), li jipprovdu l-kontroll tal-veloċità meħtieġ għall-moviment tat-tròli. Dan jgħin fl-adattament għal bżonnijiet operattivi differenti, kemm jekk jimxu bil-mod għal preċiżjoni kif ukoll malajr għall-effiċjenza.

6. Integrazzjoni ma 'movimenti ta' krejn oħra

Il-mekkaniżmu li jivvjaġġa tat-tròli huwa integrat mal-movimenti vertikali (li jtellgħu) u lonġitudinali (li jivvjaġġaw). Jaħdem f'koordinazzjoni ma 'dawn il-funzjonijiet biex jiżgura operazzjoni bla xkiel u sinkronizzata, li jagħmilha aktar faċli li twettaq lifts kumplessi u trasferimenti ta' materjali.

7. Immaniġġjar tas-Sigurtà u tat-Tagħbija

Il-mekkaniżmu spiss jinkludi karatteristiċi ta 'sigurtà, bħal swiċċijiet jew sensuri tal-limitu, biex jipprevjenu t-trolley milli jaqbeż il-konfini operattivi tiegħu jew jaħbat ma' ostakli, li jsaħħaħ is-sigurtà tal-operazzjoni tal-krejn kollu.

6.Crane Wheel

1) Funzjoni tar-roti

Ir-roti jipprovdu appoġġ għall-istruttura tal-krejn u huma essenzjali biex jippermettu li l-krejn tal-irfid jivvjaġġa tul il-korsa tiegħu. Huma jassorbu wkoll il-forzi ġġenerati mill-piż tal-krejn u l-movimenti operattivi, iqassmu dawn il-forzi biex jipprevjenu ħsara fil-korsa u komponenti oħra tal-krejn.

Jiddependi fuq l-iskop tal-krejn u t-tagħbijiet li jimmaniġġa, ir-roti huma mfassla biex jimmaniġġjaw kapaċitajiet ta 'piż differenti. Krejnijiet ikbar jew dawk użati għal irfigħ itqal se jkollhom roti akbar u aktar robusti.

2) Rekwiżiti tad-Disinn

Ir-roti tal-krejn huma tipikament magħmula minn materjali ta 'l-azzar jew liga ta' saħħa għolja biex jifilħu l-piż tal-krejn u t-tagħbija tagħha waqt li jsibu l-moviment kostanti u t-tagħbijiet tqal. Ir-roti huma spiss iddisinjati bil-flanġ biex jiżguraw moviment bla xkiel u stabbli tul il-linji u biex ma jħalluhomx jitneħħew.

7.Crane Hook

Il-ganċ tal-krejn ta 'krejn tal-irfid cantilever huwa komponent essenzjali fil-proċess ta' rfigħ u immaniġġjar. Dan il-ganċ jintuża biex iwaħħal u jappoġġja tagħbijiet waqt l-operazzjonijiet ta 'l-irfigħ.

Il-ganċ huwa tipikament magħmul minn azzar ta 'saħħa għolja biex jimmaniġġa tagħbijiet tqal. Għandu forma mgħawġa, b'ħonqu fond għal twaħħil sigur ma 'bragi, ktajjen, jew apparat ieħor ta' rfigħ. Il-ganċ ġeneralment għandu qafla ta 'sigurtà biex tevita li t-tagħbija ma toħroġx aċċidentalment waqt l-operazzjoni.

Il-funzjoni primarja tal-ganċ tal-krejn hija li tikkonnettja l-mekkaniżmu tal-irfigħ tal-krejn (bħall-parank) mat-tagħbija. Huwa jimxi tul ir-raġġ tal-krejn tal-irfid (li huwa sostnut mir-riġlejn tal-istruttura tal-irfid) u jista 'jitqajjem jew jitbaxxa skont ir-rekwiżiti tal-irfigħ.

Mutur

Il-mutur ta 'krejn tal-irfid cantilever huwa komponent kruċjali responsabbli biex isuq il-movimenti varji tal-krejn, bħall-irfigħ, l-ivvjaġġar tat-tròli, u l-moviment tal-irfid. Jiddependi fuq id-disinn u d-daqs tal-krejn, il-mutur jista 'jvarja fit-tip u l-ispeċifikazzjonijiet. Il-muturi huma tipikament ikkontrollati minn PLC (kontrollur tal-loġika programmabbli) jew VFDs (drives ta 'frekwenza varjabbli) biex jaġġustaw il-veloċitajiet u t-torque għal tħaddim effiċjenti.

Motor li jtella ': Għan: Iddisinja l-parank biex jerfa' u jbaxxi t-tagħbija.Motor Tip: Tipikament mutur elettriku, ħafna drabi mutur ta 'induzzjoni AC. Power: ivarja skont il-kapaċità tat-tagħbija, li jvarja minn ftit kW għal diversi mijiet ta' kW.

Motor li jivvjaġġa (Moviment tat-Trolley): Għan: Iċċaqlaq it-tròli tul il-ferrovija tal-irfid.Motor Tip: Normalment mutur AC bi tliet fażijiet

Mutur li jivvjaġġa bil-irfid (Moviment tal-Pont): Għan: Iċċaqlaq l-istruttura kollha tal-irfid tul il-ferrovija ta 'l-art, li tippermettilha li tvarja fuq iż-żona tat-tagħbija. Tip ta' motor: mutur elettriku heavy-duty, ħafna drabi b'veloċità varjabbli (VSD) għall-kontroll fin. Power: simili għall-mutur tat-tròli iżda tipikament ogħla, peress li jeħtieġ li tmexxi l-istruttura tal-krejn kollu.

.

Sistema ta 'allarm tal-ħoss u dawl u swiċċ tal-limitu

1) Sistema ta 'allarm tal-ħoss u tad-dawl

Is-sistema ta 'allarm tal-ħoss u tad-dawl għal krejn ta' l-irfid cantilever hija mfassla biex ittejjeb is-sigurtà billi tipprovdi sinjali viżwali u li jinstemgħu f'każ ta 'kundizzjonijiet jew perikli anormali. Dawn l-allarmi jgħinu lill-operaturi tat-twissija, lill-ħaddiema, u lill-persunal fil-viċinanza tar-riskji potenzjali.

Allarm tal-ħoss (Qarn jew Sirena): Għan: Twissijiet tal-Persunal għal Sitwazzjoni ta 'Emerġenza jew Anormali. DOUND: Tipikament Loud u Attenzjoni li Jaqbdu, bħal Sirena jew Qarn b'disinji varji (kontinwi, intermittenti, jew pulsati) biex jagħtu sinjal ta' tipi differenti ta 'twissijiet ta' twissijiet

Allarm tad-dawl (Strobe Light jew Beacon li jteptep): Għan: Jipprovdi twissija viżwali li tista 'tidher f'żoni fejn il-ħoss waħdu jista' ma jkunx effettiv (eż., F'ambjenti storbjużi jew f'distanza). Tip ta 'dawl: Id-dwal strobe li jteptep jew li jduru jew li jduru jew beacons huma komunement użati, ħafna drabi b'kuluri differenti biex jindikaw livelli ta' twissija differenti.

Aħmar: Allarm kritiku (sitwazzjoni perikoluża).

Isfar \/ ambra: kawtela (twissija jew kwistjoni mhux urġenti).

Blu: Jista 'jindika status operattiv jew kundizzjoni speċifika differenti.

2) Limitu tal-iswiċċ

Swiċċ tal-limitu fuq krejn ta 'l-irfid cantilever huwa apparat ta' sigurtà użat biex jipprevjeni li l-krejn jivvjaġġa żżejjed jew jimxi lil hinn mil-limiti definiti minn qabel tagħha. Huwa komponent essenzjali biex jiġi żgurat it-tħaddim xieraq u sigur tal-krejn. Il-krejn tal-irfid tal-cantilever tipikament jikkonsisti fi struttura kbira bi pont u mekkaniżmu ta 'hoist, li ħafna drabi jintuża f'ambjenti industrijali bħal portijiet jew imħażen għall-irfigħ u jiċċaqilqu tagħbijiet tqal.

Funzjoni tas-swiċċ tal-limitu:

Sejbien tal-Pożizzjoni: L-iswiċċ tal-limitu jiskopri meta l-parank tal-krejn jew it-trolley laħaq il-pożizzjoni finali magħżula tiegħu (jew imqajma għal kollox, tbaxxa, jew imċaqlaq tul il-binarju). Dan jgħin biex jipprevjeni ħsara mekkanika kkawżata minn ivvjaġġar żejjed.

Sigurtà: Taġixxi bħala falliment biex twaqqaf il-krejn milli tiċċaqlaq jekk tilħaq il-konfini tagħha. Dan inaqqas ir-riskju ta 'inċidenti u jipproteġi kemm il-krejn kif ukoll it-tagħmir tal-madwar.

Awtomazzjoni: L-iswiċċijiet tal-limitu jistgħu jiġu konnessi mas-sistema ta 'kontroll tal-krejn. Meta l-iswiċċ tal-limitu jiġi attivat, jibgħat sinjal lis-sistema ta 'kontroll biex twaqqaf il-krejn jew ireġġa' lura d-direzzjoni tagħha.

Tipi ta 'swiċċijiet tal-limitu għal krejnijiet tal-irfid:

Swiċċ tal-limitu mekkaniku: Dan it-tip juża attwatur fiżiku biex jiftaħ jew jagħlaq kuntatti meta l-krejn jilħaq limitu. Hija soluzzjoni użata komunement, sempliċi u kosteffikaċi.

Swiċċ tal-limitu manjetiku: Dawn jużaw kampi manjetiċi biex jikxfu l-pożizzjoni ta 'mira mingħajr kuntatt dirett, u jipprovdu soluzzjoni aktar fit-tul u li ddum aktar.

Swiċċ tal-Limitu ta 'Prossimità: Jinduna l-preżenza ta' mira mingħajr kuntatt, bl-użu ta 'senser, u ħafna drabi jintuża f'applikazzjonijiet aktar avvanzati jew b'veloċità ogħla.

10. Apparat tas-Safezza

1) 1. Apparat ta 'Protezzjoni ta' Tagħbija żejda

Tipprevjeni l-krejn milli jerfa 'tagħbijiet li jaqbżu l-kapaċità nominali tagħha.

Jattiva allarm jew jaqta 'l-enerġija għall-mekkaniżmu ta' rfigħ meta t-tagħbija taqbeż il-limiti sikuri.

2. L-iswiċċijiet tal-limitu

Swiċċ tal-Limitu tat-Tfigħ: Iwaqqaf il-mekkaniżmu tal-irfigħ meta l-ganċ jilħaq il-limitu ta 'fuq jew t'isfel tiegħu biex jipprevjeni ż-żejjed jew iżżejjed.

Swiċċ tal-Limitu tal-Ivjaġġar: Jirrestrinġi l-moviment orizzontali tal-krejn jew it-trolley biex jevitaw ħabtiet jew derailments.

Swiċċ tal-Limitu tal-Angolu tal-Boom (jekk applikabbli): Jiżgura li l-isplużjoni ma taqbiżx limiti angolari sikuri.

3. Buttuna ta 'waqfien ta' emerġenza

Jippermetti lill-operaturi jwaqqfu istantanjament l-operazzjonijiet tal-krejn f'każ ta 'emerġenza.

Normalment installat f'postijiet aċċessibbli multipli fuq il-krejn u kontrolli remoti.

4. Apparat kontra l-kolliżjoni

Juża sensuri (sensuri ta 'prossimità jew lejżers) biex jikxfu ostakli jew tagħmir ieħor fit-triq tal-krejn, li jipprevjenu l-ħabtiet.

Jista 'jinkludi allarmi li jinstemgħu jew sistemi ta' ibbrejkjar awtomatiċi.

5. Sistema ta 'Monitoraġġ tal-Veloċità tar-Riħ

Tissorvelja l-veloċità tar-riħ u toħroġ twissijiet meta taqbeż il-livelli sikuri għall-operazzjoni.

Xi sistemi awtomatikament jissakkru l-krejn jew jankrawha waqt irjieħ għoljin.

6. Sistema tal-ibbrejkjar

Brejkijiet mekkaniċi: Tiżgura li t-tagħbija tibqa 'wieqfa meta ma tkunx miexja.

Sistema ta 'ibbrejkjar ta' emerġenza: tattiva waqt nuqqas ta 'enerġija jew malfunzjoni tas-sistema.

7. Morsa tal-ferrovija jew serratura tal-maltemp

Issakkar il-krejn fil-pożizzjoni waqt maltempati jew irjieħ għoljin biex jipprevjenu l-moviment.

8. Sistema Buffer

Installat fit-tmiem tal-passaġġ tal-ivvjaġġar tal-krejn biex jassorbi l-impatt u jnaqqas il-ħsara waqt ivvjaġġar żejjed aċċidentali.

9. Indikatur tal-Mument tat-Tagħbija (LMI)

Tissorvelja l-mument tat-tagħbija u twissi lill-operatur jekk il-krejn jersaq lejn il-punt tat-twaddib tiegħu.

10. Interlocks tas-sigurtà

Jiżgura operazzjonijiet speċifiċi, bħall-irfigħ, il-moviment tat-trolley, jew l-aġġustament tal-isplużjoni, ma jistgħux jitwettqu fl-istess ħin b'mod mhux sigur.

11. Sistemi ta 'twissija li tinstema' u viżwali

ALARMS: Twissi persunal fil-viċin waqt l-operazzjoni tal-krejn jew f'każ ta 'difett.

Dwal tas-Sinjali: Indika l-istatus operattiv tal-krejn.

12. Spezzjoni tal-Ħabel tal-Wajer u Karatteristiċi tas-Sigurtà

Il-protezzjoni żejda tal-ħabel: Tipprevjeni li l-ħabel tal-wajer jiġi ferita b'mod mhux xieraq, li jista 'jwassal għal inċidenti.

Sejbien ta 'Break Break: Jindunaw ksur jew slack fil-ħabel tal-wajer u jwaqqaf l-operazzjoni.

13. Karatteristiċi tas-Sigurtà tal-Kabina tal-Operatur

Kontrolli ddisinjati ergonomikament biex jimminimizzaw l-għeja tal-operatur.

It-tifi tan-nar u tagħmir ieħor ta 'emerġenza huma tipikament disponibbli fil-kabina.

14. Sistema ta 'Monitoraġġ Awtomatiku tal-Krejn (Mhux obbligatorju)

Tissorvelja parametri kritiċi bħal tagħbija, veloċità, u temperatura.

Jirreġistra dejta operazzjonali u ħsarat għall-manutenzjoni u s-soluzzjoni tal-problemi.

11. Modalità Kontrol

1) 1. Kontroll manwali

Deskrizzjoni: L-operaturi jikkontrollaw manwalment il-krejn bl-użu ta 'pendenti bil-buttuna, lievi, jew pannelli ta' kontroll direttament fuq il-post.

Karatteristiċi:

Sempliċi biex tużah u żżomm.

Adattat għal kompiti ta 'rfigħ inqas kumplessi.

Applikazzjonijiet: Użati f'operazzjonijiet fuq skala iżgħar jew postijiet b'rekwiżiti ta 'awtomazzjoni baxxa.

2. Kontroll mill-bogħod

Deskrizzjoni: L-operaturi jużaw apparat ta 'kontroll mill-bogħod mingħajr fili biex iħaddmu l-krejn minn distanza sikura.

Karatteristiċi:

Sigurtà mtejba billi tippermetti lill-operatur jibqa 'ċar mit-tagħbija.

Flessibilità operazzjonali akbar.

Jistgħu jimmaniġġjaw movimenti aktar kumplessi.

Applikazzjonijiet: Magażinaġġ, btieħi tal-loġistika, u ambjenti oħra li jeħtieġu preċiżjoni ogħla.

3. Kontroll tal-kabina

Deskrizzjoni: L-operatur joqgħod f'kabina mwaħħla mal-krejn u jikkontrolla l-operazzjonijiet bl-użu ta 'joysticks jew pannelli ta' kontroll.

Karatteristiċi:

Jipprovdi lill-operatur b'ħarsa ċara tat-tagħbija u ż-żona tax-xogħol.

Adattat għal operazzjonijiet heavy-duty u duration.

Applikazzjonijiet: Siti industrijali fuq skala kbira, bħal tarznari, imtieħen tal-azzar, jew siti tal-kostruzzjoni.

4. Kontroll semi-awtomatiku

Deskrizzjoni: Xi operazzjonijiet (bħal movimenti ripetittivi) huma awtomatizzati, filwaqt li oħrajn jeħtieġu input manwali.

Karatteristiċi:

Inaqqas l-ammont ta 'xogħol tal-operatur.

Iżid l-effiċjenza għal kompiti ripetittivi.

Applikazzjonijiet: Linji ta 'assemblaġġ, ċentri tal-loġistika, u kompiti li jinvolvu rfigħ u pożizzjonament ripetuti.

5. Kontroll kompletament awtomatiku

Deskrizzjoni: Il-krejn jopera b'mod awtonomu bbażat fuq struzzjonijiet ipprogrammati minn qabel jew inputs tas-sensuri.

Karatteristiċi:

Preċiżjoni u effiċjenza għolja.

Telimina l-iżball uman u tnaqqas l-ispejjeż tax-xogħol.

Spiss integrata ma 'sistemi intelliġenti jew IoT għall-monitoraġġ u l-analiżi tad-dejta.

Applikazzjonijiet: Portijiet, imħażen awtomatizzati, u ambjenti li jeħtieġu operazzjonijiet ta 'veloċità għolja u preċiżi.

6. Kontroll ibridu (Manwal + Awtomatiku)

Deskrizzjoni: Tgħaqqad għażliet ta 'kontroll manwali u awtomatiċi, li jippermettu flessibilità bbażata fuq ir-rekwiżiti tal-kompitu.

Karatteristiċi:

Adattabbli għal bżonnijiet operattivi li jvarjaw.

Ittejjeb l-effiċjenza mingħajr ma tissagrifika l-kontroll.

Applikazzjonijiet: Siti li jeħtieġu kemm superviżjoni tal-bniedem kif ukoll awtomazzjoni.

12.Sketch



Tekniku ewlieni





1. Kapaċità ta 'tagħbija għolja

Id-disinn tar-raġġ doppju jappoġġjatagħbijiet itqal u akbarminn krejnijiet ta 'girder wieħed.

Ideali għall-irfigħmakkinarju goff, kontenituri, strutturi tal-azzar, u oġġetti massivi oħra.

2. Stabbiltà strutturali eċċellenti

Is-sistema tal-girder doppju u l-qafas solidu tal-irfid jipprovdusaħħa u stabbiltà superjuri, speċjalment għal applikazzjonijiet fit-tul u barra.

3. Żona ta 'kopertura wiesgħa

Il-krejn jiċċaqlaq flimkienbinarji tal-ferrovija, li jkopri żona tax-xogħol orizzontali kbira.

Adattat għal btieħi kbar ta 'barra, workshops, jew terminali tal-kontejners.

4. Appoġġ ibbażat fuq l-art

MaMhux jeħtieġu l-appoġġ tal-bini jew tas-saqafIt-tagħbija strutturali kollha tinġarr minn ġol-saqajn tal-irfid mal-art.

Utli f'ambjenti miftuħa jew żoni mingħajr strutturi ta 'appoġġ ġenerali.

5. Span u għoli customizable

Jista 'jkun inġinerija għal dimensjonijiet speċifiċi tas-sit, inkluża drawwaSpans, għoli, u kapaċitajiet ta 'rfigħbiex jaqdu bżonnijiet operattivi differenti.

6. Immaniġġjar tat-tagħbija effiċjenti u preċiż

Moviment tat-Trolley tul ir-raġġi doppji u l-ivvjaġġar tal-krejn tul il-binarji joffruKontroll multi-direzzjonali.

Jippermetti pożizzjonament preċiż ta 'tagħbijiet tqal, it-titjib tal-effiċjenza tal-fluss tax-xogħol.

7. kosteffikaċi għal użu fil-beraħ

Meta mqabbel mal-krejnijiet tal-pont overhead, krejnijiet tal-irfidtnaqqas l-ispejjeż tal-infrastruttura tal-bini.

Ideali għalInstallazzjonijiet temporanji jew permanentifejn il-modifiki tal-bini mhumiex fattibbli.

8. Installazzjoni flessibbli

Jista 'jiġi installat fuqbinarji ferrovjarji li jeżistu minn qabel jew oħrajn ġoddabi bażi minima.

Faċilment rilokabbli (f'konfigurazzjonijiet semi-mobbli jew modulari) skont id-disinn.

9. Ostruzzjoni mnaqqsa fl-art

L-istruttura tista 'tvarja fuq tagħmir jew materjali, iżżomm il -L-ispazju tal-paviment fil-biċċa l-kbira ċargħall-moviment u l-ħażna.

10. Integrazzjoni mal-Awtomazzjoni

Jista 'jkun mgħammar biawtomazzjoni, kontrolli remoti, monitoraġġ tat-tagħbija, sistemi anti-sway, u teknoloġiji intelliġenti oħra biex itejbu s-sigurtà u l-produttività.





1. Industrija tal-kostruzzjoni

Tneħħi materjali ta 'kostruzzjoni tqal bħal travi ta' l-azzar, blokki tal-konkrit, u komponenti oħra ta 'kostruzzjoni.

Trasport u pożizzjonament materjali fis-siti tal-kostruzzjoni.

2. Faċilitajiet tal-manifattura

Immaniġġjar ta 'komponenti kbar jew makkinarju f'linji ta' produzzjoni.

Nimxu materja prima jew oġġetti lesti fl-impjant.

3. Tarznari u portijiet

Tagħbija u ħatt ta 'kontenituri jew tagħbija minn vapuri.

Trasport ta 'komponenti ta' vapur tqil jew tagħmir ta 'manutenzjoni.

4. Magażinaġġ u loġistika

Stivar u organizzazzjoni ta 'oġġetti f'żoni ta' ħażna ta 'barra jew ta' ġewwa.

Tagħbija u Ħatt ta 'Trakkijiet jew Railcars.

5. Aerospazjali u Avjazzjoni

Immaniġġjar ta 'komponenti kbar ta' inġenji ta 'l-ajru, bħal fuselages, ġwienaħ, jew magni.

Appoġġ għall-Operazzjonijiet ta 'Manutenzjoni u Assemblea.

6. Btieħi tal-ferrovija

Tneħħija u pożizzjonament komponenti tal-ferrovija bħal binarji jew bogies.

Tagħbija u ħatt tal-merkanzija ferrovjarja.

7. Mills tal-azzar u funderiji

Nimxu pjanċi tal-azzar tqal, kolji, jew ikkastjar.

Immaniġġjar ta 'kontenituri tal-metall imdewweb.

8. Minjieri u industriji tqal

It-trasport ta 'tagħmir u materjali tqal f'operazzjonijiet tal-minjieri.

Immaniġġjar ta 'makkinarju kbir għall-assemblaġġ jew tiswija.

9. Pjanti tal-enerġija

Installazzjoni jew żamma ta 'turbini, ġeneraturi, u tagħmir ieħor ta' enerġija tqila.

Trasport ta 'kontenituri ta' fjuwil jew skart f'impjanti nukleari jew termali.

Krejnproduzzjoni proċedura

1. Disinn u Inġinerija

Analiżi tar-Rekwiżiti

Tifhem l-ispeċifikazzjonijiet tal-klijent (kapaċità ta 'tagħbija, medda, għoli, ambjent tax-xogħol, eċċ.).

Iddetermina l-parametri operattivi: Għoli tal-irfigħ, veloċità tal-ivvjaġġar, frekwenza tax-xogħol, eċċ.

Disinn preliminari

Oħloq disinji kunċettwali u mudelli 3D.

Agħżel materjali bbażati fuq is-saħħa u l-kundizzjonijiet ambjentali.

Inġinerija dettaljata

Tiżviluppa tpinġijiet dettaljati ta 'inġinerija (komponenti strutturali, mekkaniżmi, sistemi elettriċi).

Wettaq analiżi tal-istress u l-għeja biex tiżgura s-sigurtà.

2. Akkwist tal-materjal

Materjali ta 'kwalità għolja sors, inklużi:

Pjanċi tal-azzar u profili għal komponenti strutturali.

Muturi, gearboxes, u partijiet mekkaniċi oħra.

Sistemi elettriċi u komponenti ta 'kontroll.

Spezzjona l-materjali biex tiżgura konformità mal-istandards tal-kwalità.

3. Fabbrikazzjoni

Fabbrikazzjoni ta 'komponenti strutturali

Aqta ', iwweldja, u tiġbor l-istrutturi tal-azzar (girder prinċipali, armi cantilever, saqajn, eċċ.).

Tiżgura allinjament u dimensjonijiet preċiżi.

Wettaq trattament tal-wiċċ (eż., Blasting shot, pittura) għall-protezzjoni kontra l-korrużjoni.

Assemblaġġ mekkaniku

Arma partijiet mekkaniċi (trolley, parank, roti, eċċ.).

Installa muturi, gearboxes, u sistemi tas-sewqan.

Assemblaġġ elettriku

Installa komponenti elettriċi (pannelli ta 'kontroll, kejbils, sensuri).

Wajer u qabbad is-sistema biex tiżgura l-funzjonalità.

4. Spezzjoni tal-kwalità

Spezzjoni tal-materjal

Ivverifika t-testijiet taċ-ċertifikazzjoni u l-kondotta tal-materjal (eż. Testijiet tat-tensjoni).

Spezzjoni strutturali

Spezzjona l-kwalità tal-weldjatura (eż., Ittestjar ultrasoniku).

Tiżgura eżattezza dimensjonali u finitura tal-wiċċ.

Spezzjoni tal-Assemblea

Iċċekkja l-allinjament u l-funzjonalità tal-partijiet kollha (mekkaniċi u elettriċi).

Ittestjar tat-Tagħbija

Wettaq testijiet ta 'tagħbija statika u dinamika biex tiżgura tħaddim sikur.

5. Ittestjar tal-Aċċettazzjoni tal-Fabbrika (FAT)

Wettaq ġirja ta 'prova komprensiva, inkluż:

Testijiet ta 'tagħbija sħiħa u tagħbija żejda.

Funzjonalità tal-apparati tas-sigurtà kollha (eż., Swiċċijiet tal-limitu, brejkijiet ta 'emerġenza).

Tħaddim bla xkiel ta 'trolley, parank, u vjaġġar tal-krejn.

Ir-riżultati tad-dokument u jiksbu l-approvazzjoni tal-klijent.

6. Żarmar u ppakkjar

Żarma l-krejn f'sezzjonijiet li jistgħu jinġarru.

Ippakkja komponenti sewwa biex tevita ħsara waqt it-trasport.

Tikketta u ipprepara lista tal-ippakkjar għal assemblaġġ mill-ġdid effiċjenti.

7. Trasport

Twassal il-komponenti tal-krejn fis-sit tal-installazzjoni billi tuża metodi ta 'trasport xierqa.

8. Installazzjoni u kummissjonar

Assemblea fuq il-post

Arma komponenti strutturali u sistemi mekkaniċi.

Installa sistemi elettriċi u pannelli ta 'kontroll.

Kalibrazzjoni u ttestjar

Ikkalibra mill-ġdid is-sistema tal-krejn għal kundizzjonijiet speċifiċi għas-sit.

Wettaq ittestjar tat-tagħbija fuq il-post biex tivverifika l-prestazzjoni.

9. Handover

Ipprovdi taħriġ lill-persunal tal-klijent fuq tħaddim u manutenzjoni siguri.

Twassal dokumentazzjoni teknika (manwal tal-utent, gwida tal-manutenzjoni, ċertifikati).

Akkwista l-approvazzjoni finali u l-aċċettazzjoni mill-klijent.

10. Appoġġ ta 'wara l-bejgħ

Offerta Servizzi ta 'Garanzija u Appoġġ għall-Manutenzjoni.

Ipprovdi spare parts u assistenza teknika kif meħtieġ.

Workshop View:

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-iwweldjar. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata ta 'netwerking tat-tagħmir tilħaq 95%. Ġew użati 32 linji ta 'wweldjar, 50 huma ppjanati li jiġu installati, u r-rata ta' awtomazzjoni tal-linja ta 'prodotti kollha laħqet 85%.
