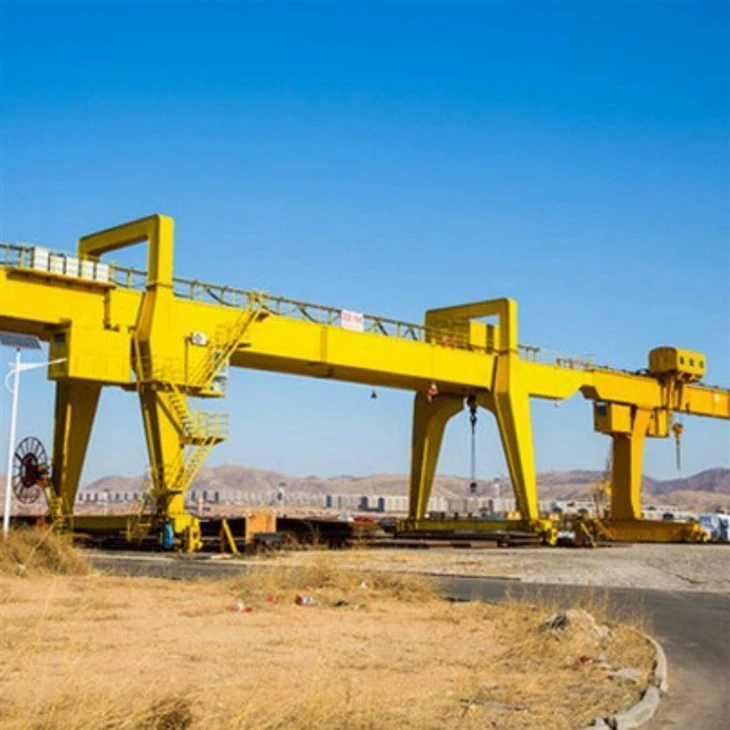

100 Ton Gantry Portal Goliath Crane





100 Ton Gantry Portal Goliath Crane - Introduzzjoni

A 100-tunnellata Gantry Portal Goliath Cranehija sistema ta' rfigħ ta'-skala kbira,-doppja-, immuntata bil-ferrovija-użata għall-immaniġġjar ta' tagħbijiet eċċezzjonalment tqil u ta' daqs eċċessiv f'ambjenti ta' barra u semi-barra. Huwa komunement imsejħa aKrejn Goliathminħabba l-istruttura enormi tagħha u l-kapaċità ta 'rfigħ. Dawn il-krejnijiet joperaw fuqbinarji tal-artu jkopru żoni kbar tax-xogħol, li joffru ġestjoni effiċjenti tal-materjal għal industriji bħall-kostruzzjoni, il-bini tal-vapuri, il-fabbrikazzjoni tal-azzar, u tarzni precast.

---

🔧 Karatteristiċi Ewlenin

Kapaċità ta 'rfigħ Rated: 100 tunnellata

Tip ta' Struttura: Tip ta' trave doppju, gantry sħiħ jew semi-gantry

Span: Tipikament ivarja minn 20 sa 50 metru (personalizzabbli)

Għoli ta 'rfigħ: 10–30 metru (skond l-applikazzjoni)

Klassi tax-Xogħol: A5–A7 (duty medju sa heavy-duty)

---

🧩 Komponenti tal-qalba

Kaxxa Doppja-Tip Main Girders: Struttura wweldjata b'saħħitha ddisinjata biex ġġorr tagħbijiet tqal fuq medda wiesgħa.

Saqajn ta' Appoġġ tal-Portal: Saqajn twal u riġidi li jiffurmaw il-qafas tal-portal u jittrasferixxu tagħbijiet mal-art.

Karru tal-Granċi: Mgħammar b'mekkaniżmu ta 'rfigħ u jimxi tul il-girder prinċipali.

Tmiem il-Karozzi bir-Roti: Ħalli l-krejn jimxi tul il-binarji inkorporati fl-art.

Sistema tal-Enerġija: Ir-rukkell tal-kejbil jew is-sistemi tal-binarji tal-kondutturi jħaddmu l-krejn.

Għażliet ta' Kontroll: Kontroll tal-kabina, kontroll mill-bogħod, jew kontroll pendent.

Apparat tas-Sigurtà: Limitatur ta' tagħbija żejda, sistema ta' kontra l--ħabta, ankrar kontra r-riħ, waqfien ta' emerġenza, swiċċijiet tal-limitu.

---

💡 Tipi ta' Disinn

Krejn Gantry Sħiħ: Żewġ saqajn jimxu fuq linji tal-art fuq iż-żewġ naħat.

Semi-Gantry Crane: Sieq waħda timxi fuq ferrovija tal-art, in-naħa l-oħra tirkeb fuq runway elevata.

---

⚙️ Konfigurazzjonijiet Tipiċi

Parametru	Eżempju ta' Speċifikazzjoni
Kapaċità	100 tunnellata
Span	35 metru
Għoli ta 'rfigħ	20 metru
Veloċità tat-tròli	5-10 m/min
Veloċità tal-Vjaġġar tal-Krejn	15-25 m/min
Modalità ta' Kontroll	Kabina + Remote
Klassi tad-Dazju	A6 (Heavy Duty)



---

🏭 Applikazzjonijiet Komuni

Tarzni: Irfigħ u assemblaġġ ta' sezzjonijiet tal-buq jew magni.

Impjanti tal-Konkrit Precast: Jiċċaqilqu travi precast massivi, segmenti tal-pont, u pannelli.

Tarzni tal-Azzar: Immaniġġjar tal-koljaturi tal-azzar, billetti, jew makkinarju tqil.

Setturi tar-Riħ u tal-Enerġija: It-trasport ta' turbini, rotors, u komponenti kbar.

Siti ta' Kostruzzjoni: Ċaqliq ta 'formworks kbar jew moduli prefabbrikati.



Kapaċità Rated tat-Tagħbija: 5 tunnellata, 10 TON, 100 tunnellata, personalizzati, 16/3.2 tunnellata, 20/5 tunnellata, 32/5 tunnellata, 50/10 tunnellata

Max. Għoli ta 'rfigħ: 40m, personalizzati

Span: 35m jew it-talbiet tal-klijenti

Garanzija: 1 Sena

Piż (KG): 20000 kg

Komponenti tal-qalba:PLC, Magna, Bearing, Gearbox, Mutur, Reċipjent tal-pressjoni, Gear, Pompa

Mod ta 'kontroll: Kabina, kontroll mill-bogħod mingħajr fili jew personalizzat







1.Double Main Girders

Struttura: Kaxxa wweldjata-struttura tal-azzar tat-tip jew struttura tal-irfid (għall-firxiet kbar jew żoni esposti mir-riħ-).

Funzjoni: Jappoġġja t-tròli u jqassam it-tagħbija fuq il-medda tal-krejn.

Disinn: Azzar ta'-saħħa għolja b'kustilji u camber rinfurzati.



Saqajn (Gwarniċi tal-Portal)

Tip: Saqajn ta' appoġġ tat-tip-qafas jew kaxxa-.

Funzjoni: Ittrasferixxi t-tagħbija mill-travi għas-sistema tal-ivvjaġġar fuq il-binarji tal-art.

Disinn: Riġidu, għoli, u stabbli, ġeneralment bi slielem u pjattaformi ta 'manutenzjoni.

.



Trolley tal-Parank (Trolly tal-Granċi)

Unità ta 'rfigħ Prinċipali:

Mekkaniżmu ta 'rfigħ: Parank elettriku jew idrawliku tqil-.

Tanbur tal-ħabel tal-wajer, gearbox, brejk, ublokk tal-ganċ.

Moviment: Jivvjaġġa tul it-travi doppji.

Fakultattiv: Sistemi ta' parank doppju jew unitajiet ta' rfigħ sinkronizzati għal tagħbijiet twal/skomdi.





3.Tmiem Karrijiet / Assemblaġġi tar-roti

Sistema tal-Ivvjaġġar:

Bogies motorizzati jew settijiet tar-roti li jimxu fuq linji tal-art.

Roti tal-azzar falsifikati jew fonduti.

Drive: Mutur u gearbox separati għal kull naħa għal vjaġġar indipendenti jew sinkronizzat.

Sistema ta' l-istering(mhux obbligatorju għal binarji kurva jew tidwir strett).

4.Mekkaniżmu tal-ivvjaġġar tal-krejn

1.Il-mekkaniżmu tal-ivvjaġġar tal-krejn ta 'krejn gantry industrijali huwa responsabbli biex iċċaqlaq il-krejn orizzontalment tul it-travi jew il-binarji tar-runway tiegħu. Dan il-mekkaniżmu jippermetti lill-krejn jittrasporta tagħbijiet fuq żona akbar, u jagħmilha estremament utli f'imħażen, tarznari u ambjenti industrijali oħra fejn oġġetti tqal jeħtieġ li jiġu mċaqalqa madwar medda wiesgħa.

2.Hawn huma l-komponenti u l-karatteristiċi ewlenin tal-mekkaniżmu tal-ivvjaġġar tal-krejn:

Komponenti tal-Mekkaniżmu tal-Ivvjaġġar

Drive Units (Traction Units): Dawn huma tipikament muturi elettriċi li jipprovdu s-setgħa li jċaqalqu l-krejn. In-numru ta 'unitajiet tas-sewqan jista' jvarja skond id-daqs u l-kapaċità tal-krejn; xi krejnijiet jista 'jkollhom muturi multipli għal kull naħa biex iqassmu t-tagħbija.

Gearboxes: Gearboxes jintużaw biex inaqqsu l-veloċità għolja tal-mutur għal veloċità aktar baxxa adattata għall-ivvjaġġar tal-krejn. Huma jżidu wkoll l-output tat-torque, li huwa meħtieġ biex iċċaqlaq il-krejn u t-tagħbija tiegħu.

Roti jew Rombli: Roti jew rombli kbar huma mmuntati fuq fusien u huma misjuqa mill-mutur permezz tal-gearbox. Dawn ir-roti jew rombli jirkbu tul il-quċċata tar-raġġi jew binarji tar-runway u huma kruċjali għal moviment stabbli.

3.Il-mekkaniżmu li jivvjaġġa huwa wieħed mill-aktar komponenti kritiċi ta 'krejn gantry industrijali, peress li jiddetermina l-mobilità tal-krejn u l-firxa ta' tħaddim. Manutenzjoni xierqa u spezzjonijiet regolari huma kruċjali biex jiġi żgurat li l-mekkaniżmu tal-ivvjaġġar jaħdem bla xkiel u mingħajr periklu. Kwalunkwe kwistjoni b'dan il-mekkaniżmu jista 'jkollha impatt sinifikanti fuq il-prestazzjoni u s-sigurtà tal-krejn, u jagħmilha vitali li jiġu indirizzati kwalunkwe problema fil-pront.



5.Trolley mekkaniżmu li jivvjaġġa

1.Il-mekkaniżmu ta 'vjaġġar tat-tròli ta' krejn gantry industrijali huwa responsabbli biex iċċaqlaq il-parank jew il-mekkaniżmu ta 'rfigħ orizzontalment tul ir-raġġ prinċipali jew l-irfid tal-krejn. Dan jippermetti lill-krejn ipoġġi t-tagħbija b'mod preċiż fid-direzzjoni trasversali.

2.Il-mekkaniżmu tal-ivvjaġġar tat-tròli jikkonsisti f'diversi komponenti ewlenin:

Komponenti tal-Mekkaniżmu tal-Ivvjaġġar tat-Tròli

Unità tas-sewqan: Tipikament mutur elettriku, l-unità tas-sewqan tipprovdi s-setgħa li tmexxi t-tròli. Id-daqs u l-kapaċità tal-mutur jiddependu fuq il-kapaċità ta 'rfigħ tal-krejn u l-veloċità meħtieġa tat-tròli.

Gearbox: Il-gearbox tnaqqas il-veloċità għolja tal-output tal-mutur għal veloċità aktar baxxa adattata għall-ivvjaġġar tat-tròli. Iżżid ukoll it-torque, li huwa meħtieġ biex iċċaqlaq il-mekkaniżmu tal-parank u kwalunkwe tagħbija mehmuża.

Roti jew Rombli: It-tròli jsuq fuq roti jew rombli li huma mmuntati fuq fusien. Dawn ir-roti jew rombli jivvjaġġaw tul il-flanġijiet jew il-binarji fuq ir-raġġ prinċipali, li jippermettu li t-tròli jimxi 'l quddiem u 'l quddiem.

Sistema tal-Ibbrejkjar: Sistema tal-ibbrejkjar hija integrata fit-tròli biex tikkontrolla l-moviment tiegħu u biex iżżommha fil-pożizzjoni meta meħtieġ. Dan jista 'jkun brejk mekkaniku, brejk elettromekkaniku, jew sistema ta' brejk dinamiku.

3.Il-mekkaniżmu tal-ivvjaġġar tat-tròli huwa kruċjali għall-ippożizzjonar preċiż tat-tagħbija fid-direzzjoni trasversali. Jippermetti lill-krejn ipoġġi tagħbijiet b'mod preċiż f'punti differenti tul it-tul tal-gantry. Manutenzjoni xierqa u spezzjonijiet regolari huma essenzjali biex jiġi żgurat li l-mekkaniżmu tat-tròli jaħdem bla xkiel u mingħajr periklu. Kwalunkwe kwistjoni b'dan il-mekkaniżmu jista 'jkollha impatt sinifikanti fuq l-effiċjenza u s-sigurtà operattiva tal-krejn, u jagħmilha vitali li jiġu indirizzati kwalunkwe problema fil-pront.



6.Rota tal-krejn

1.Ir-rota tal-krejn ta 'krejn gantry industrijali hija komponent kritiku li jippermetti li l-krejn jimxi tul it-travi jew il-binarji tar-runway tiegħu. Dawn ir-roti huma ddisinjati biex isostnu l-piż tal-krejn, it-tagħbija tiegħu, u kwalunkwe forzi dinamiċi addizzjonali ġġenerati waqt it-tħaddim.

2.Hawn huma l-karatteristiċi u l-funzjonijiet ewlenin tar-roti tal-krejn:

Karatteristiċi tar-Roti tal-Krejn

Materjal: Ir-roti tal-krejn huma tipikament magħmula minn materjali ta'-saħħa għolja bħall-azzar jew il-ħadid fondut biex jiżguraw li jistgħu jifilħu t-tagħbijiet tqal u l-istress involuti fl-operazzjonijiet tal-irfigħ.

Daqs u Konfigurazzjoni: Id-daqs tar-roti jvarja skond il-kapaċità u d-disinn tal-krejn. Jistgħu jkunu akbar għal krejnijiet itqal biex iqassmu t-tagħbija b'mod aktar uniformi. In-numru ta 'roti għal kull fus u n-numru ta' fusien għal kull krejn jistgħu jvarjaw ukoll skont ir-rekwiżiti tad-disinn.

3.Roti tal-krejn għandhom rwol vitali fil-mobilità u l-istabbiltà tal-krejnijiet tal-gantry industrijali. Huma responsabbli għat-trasferiment tal-piż tal-krejn u t-tagħbija tiegħu lejn it-travi tar-runway jew il-binarji filwaqt li jippermettu vjaġġar bla xkiel. Id-durabilità u l-effiċjenza tal-moviment tal-krejn jiddependu ħafna fuq il-kwalità u l-kundizzjoni ta 'dawn ir-roti.

4.Il-manutenzjoni xierqa tar-roti tal-krejn, inklużi spezzjonijiet regolari u sostituzzjoni f'waqtha ta 'komponenti milbusa, hija kruċjali għat-tħaddim sikur u affidabbli tal-krejn. It-traskurazzjoni tal-manutenzjoni tar-roti tista 'twassal għal aktar ħin ta' waqfien, effiċjenza mnaqqsa, u perikli potenzjali għas-sikurezza.



7.Crane Hook

1.Il-ganċ tal-krejn ta 'krejn gantry industrijali huwa komponent kritiku li jippermetti li l-krejn jerfa' u jċaqlaq tagħbijiet varji. Il-ganċ huwa l-punt ta 'kuntatt bejn il-mekkaniżmu tal-irfigħ tal-krejn u t-tagħbija, li jagħmilha interface kruċjali għal operazzjonijiet sikuri u effiċjenti.

2.Hawn huma l-karatteristiċi u l-funzjonijiet ewlenin tal-ganċijiet tal-krejn:

Karatteristiċi tal-Grejn Snanar

Materjal: Il-ganċijiet tal-krejn huma tipikament magħmula minn azzar ta'-qawwa għolja jew azzar illigat biex jiġi żgurat li jkunu jistgħu jifilħu t-tagħbijiet tqal involuti fl-operazzjonijiet tal-irfigħ. Il-materjal huwa magħżul għad-durabilità tiegħu u r-reżistenza għall-xedd u kedd

Disinn: Id-disinn tal-ganċ jinkludi ftuħ fin-naħa ta 'fuq fejn jeħel mal-ħabel tal-parank, katina, jew apparat ieħor ta' rfigħ. Il-parti ta 'isfel tal-ganċ għandha forma mgħawġa li tippermettilha tidħol b'mod sikur ma' punti ta 'rfigħ fuq it-tagħbija.

Lukkett tas-Sigurtà: Ħafna ganċijiet huma mgħammra b'lukkett tas-sigurtà jew mekkaniżmu ta 'qfil biex jipprevjenu t-tagħbija milli tiżloq aċċidentalment. Dan il-lukkett għandu jinfetaħ manwalment biex jirrilaxxa t-tagħbija fil-post mixtieq.

Klassifikazzjonijiet tat-Tagħbija: Kull ganċ huwa kklassifikat għal tagħbijiet massimi speċifiċi, u huwa essenzjali li jintużaw ganċijiet li huma kklassifikati għat-tagħbijiet maħsuba biex jiżguraw is-sigurtà u l-konformità mar-regolamenti.



Mutur

Il-mutur ta 'krejn gantry industrijali huwa komponent kritiku li jipprovdi l-qawwa meħtieġa għall-irfigħ u ċ-ċaqliq tat-tagħbijiet. Il-muturi fil-krejnijiet gantry huma tipikament elettriċi u jistgħu jiġu kategorizzati f'żewġ tipi ewlenin ibbażati fuq il-funzjoni tagħhom: il-mutur tal-irfigħ u l-mutur li jivvjaġġa (jew li jmur).

Il-mutur tal-irfigħ huwa responsabbli għall-irfigħ u t-tnaqqis tal-ganċ jew grab li jinvolvi mat-tagħbija. Il-funzjoni primarja ta 'dan il-mutur hija li tikkontrolla l-moviment vertikali tal-mekkaniżmu tat-tagħbija tal-krejn.

Il-muturi tal-krejnijiet huma l-qawwa tal-krejnijiet tal-gantry industrijali, li jipprovdu l-enerġija meħtieġa kemm għall-operazzjonijiet tal-irfigħ kif ukoll tal-moviment. Il-prestazzjoni, l-affidabbiltà u s-sigurtà tal-krejn huma dipendenti ħafna fuq l-effiċjenza u d-durabilità tal-muturi. Għażla xierqa, manutenzjoni, u spezzjonijiet regolari ta 'dawn il-muturi huma kruċjali biex jiġi żgurat li l-krejn jaħdem bla xkiel u mingħajr periklu. Kwalunkwe kwistjoni bil-muturi tista 'twassal għal ineffiċjenzi operattivi, perijodi ta' waqfien miżjuda, u riskji potenzjali għas-sikurezza, li jagħmlu l-attenzjoni fil-pront għall-problemi tal-mutur essenzjali.

.

Sistema ta 'allarm tal-ħoss u tad-dawl u swiċċ tal-limitu

1.Il-krejnijiet tal-gantry industrijali huma mgħammra b'sistema ta 'allarm tal-ħoss u tad-dawl u swiċċijiet tal-limitu biex itejbu s-sikurezza u l-effiċjenza operattiva. Dawn il-komponenti għandhom rwol kruċjali fil-prevenzjoni ta 'inċidenti u jiżguraw li l-krejn jopera fil-parametri magħżula tiegħu.

2.Sistema ta 'allarm tal-ħoss u tad-dawl

Is-sistema ta 'allarm tal-ħoss u tad-dawl hija mfassla biex tavża lill-persunal fil-viċinanza tal-krejn dwar l-istatus operattiv tiegħu. Din is-sistema hija partikolarment importanti f'ambjenti fejn il-krejn jopera qrib il-ħaddiema jew fejn il-viżibilità hija limitata.

3.Limit Swiċċijiet

Is-swiċċijiet tal-limitu huma apparati elettroniċi li jservu bħala karatteristiċi ta 'sikurezza kritiċi fuq krejnijiet gantry industrijali. Huma jiskopru l-pożizzjoni tal-krejn jew il-komponenti tiegħu u jaqtgħu l-enerġija meta l-krejn jilħaq il-limiti operattivi tiegħu, u jipprevjenu inċidenti u ħsara potenzjali.

4.Kemm is-sistema ta 'allarm tal-ħoss u tad-dawl kif ukoll is-swiċċijiet tal-limitu huma integrali għat-tħaddim sikur tal-krejnijiet gantry industrijali. Is-sistema ta 'allarm tiżgura li l-persunal ikun konxju tal-movimenti tal-krejn u l-istatus operattiv, tnaqqas ir-riskju ta' ħabtiet jew perikli oħra. Is-swiċċijiet tal-limitu, min-naħa l-oħra, awtomatizzaw is-sigurtà billi jipprevjenu fiżikament lill-krejn milli jopera lil hinn mil-limiti tad-disinn tiegħu. Flimkien, dawn is-sistemi jikkontribwixxu għal post tax-xogħol aktar sikur u jipproteġu kemm it-tagħmir tal-krejn kif ukoll il-persunal li jaħdem madwaru. Manutenzjoni xierqa u ttestjar regolari ta 'dawn is-sistemi huma essenzjali biex jiġi żgurat li jaħdmu b'mod affidabbli u effettiv.

10.Tagħmir tas-Sigurtà

Apparati ta' Protezzjoni ta' Tagħbija Eċċessiva

Apparati ta 'protezzjoni ta' tagħbija żejda huma ddisinjati biex jipprevjenu l-krejn milli jopera lil hinn mil-limiti siguri tat-tagħbija tax-xogħol tiegħu. Dawn l-apparati jimmonitorjaw it-tagħbija li tkun qed titneħħa u jew jibgħatu twissija jew jagħlqu l-krejn jekk it-tagħbija taqbeż il-limitu speċifikat. Dan huwa kruċjali biex tiġi evitata ħsara strutturali lill-krejn u jiġu evitati inċidenti li jistgħu jseħħu minħabba tagħbija żejda.

Limiti Swiċċijiet

Kif issemma qabel, swiċċijiet tal-limitu awtomatikament iwaqqfu l-krejn meta joqrob lejn it-tmiem tal-firxa tal-ivvjaġġar tiegħu jew meta xi komponenti tiegħu jilħqu l-limiti operattivi tagħhom. Dawn is-swiċċijiet huma essenzjali biex jipprevjenu li l-krejn jaqbeż il-konfini fiżiċi tiegħu, li jista 'jirriżulta fi ħsara lill-istruttura jew ħabta ma' ostakli.

Apparat kontra l--Ħbit

L-apparati ta' kontra l--ħabtiet huma partikolarment importanti f'ambjenti fejn diversi krejnijiet joperaw fil-viċin jew fejn hemm traffiku sinifikanti fuq l-art. Dawn l-apparati jużaw sensuri, kameras, jew teknoloġiji oħra biex jiskopru l-preżenza ta 'oġġetti oħra fil-mogħdija tal-krejn u jew javżaw lill-operatur jew iwaqqfu awtomatikament il-moviment tal-krejn biex jipprevjenu ħabta.

Buttuni ta' Waqfien ta' Emerġenza

Buttuni ta 'waqfien ta' emerġenza huma kontrolli mħaddma manwalment li jippermettu lill-operatur tal-krejn jew kwalunkwe persunal awtorizzat iwaqqaf immedjatament l-operazzjonijiet kollha tal-krejn f'każ ta 'emerġenza. Dawn il-buttuni huma mqiegħda strateġikament f'idejn l-operatur u ħafna drabi huma ħomor u viżibbli ħafna.

Sistemi tal-Brejk

Is-sistemi tal-brejkijiet fuq il-krejnijiet gantry industrijali huma ddisinjati biex iżommu t-tagħbija fis-sod meta ma tkunx miexja u biex jipprovdu waqfien ikkontrollat ​​waqt l-operazzjonijiet. Dawn il-brejkijiet jistgħu jkunu mekkaniċi, elettriċi, jew taħlita tat-tnejn, u huma kritiċi għall-prevenzjoni ta 'movimenti ta' tagħbija mhux mistennija li jistgħu jwasslu għal inċidenti.

Indikaturi tal-Livellità

L-indikaturi tal-livell huma użati biex jiżguraw li l-krejn ikun livell waqt it-tħaddim, speċjalment meta jerfgħu tagħbijiet preċiżi jew delikati. Irfigħ irregolari jista 'jikkawża tagħbijiet li jaqilbu, potenzjalment iwassal għal telf ta' kontroll u inċidenti. Dawn l-indikaturi jgħinu lill-operaturi jżommu l-bilanċ u l-istabbiltà tal-krejn.

Indikaturi tat-Tagħbija tax-Xogħol Sikur

L-indikaturi tat-tagħbija tax-xogħol bla periklu jimmarkaw b'mod ċar il-kapaċità massima tat-tagħbija bla periklu għall-krejn. Din l-informazzjoni hija vitali għall-operaturi biex jiżguraw li l-krejn ma jkunx mgħobbi żżejjed u jopera fi ħdan l-ispeċifikazzjonijiet tad-disinn tiegħu.



11.Modalità ta 'Kontroll

1.Manual Kontroll

Intervent Dirett: L-operatur tal-krejn jikkontrolla direttament il-movimenti ta 'l-irfigħ u l-ivvjaġġar tal-krejn bl-użu ta' roti ta 'l-idejn, lievi jew buttuni. Din il-modalità teħtieġ operaturi tas-sengħa li jistgħu jissinkronizzaw manwalment il-movimenti biex jiksbu l-ippożizzjonar mixtieq tat-tagħbija.

Mekkaniżmi sempliċi: Is-sistemi ta 'kontroll manwali huma ġeneralment aktar sempliċi fid-disinn u jistgħu jkunu inqas suxxettibbli għal fallimenti kumplessi.

Preċiżjoni limitata: Il-preċiżjoni tal-movimenti tal-krejn hija limitata għall-ħila u l-esperjenza tal-operatur.

2.Semi-Kontroll Awtomatiku

Operazzjoni Assistita: L-operatur tal-krejn juża apparat ta 'kontroll bħal joysticks jew swiċċijiet tal-paddle biex jikkmanda l-krejn, iżda s-sistema tinkludi karatteristiċi awtomatizzati li jgħinu fil-kontroll tal-veloċità u s-sinkronizzazzjoni.

Sikurezza Mtejba: Is-sistemi semi-awtomatiċi ħafna drabi jinkludu karatteristiċi ta' sikurezza bħal waqfiet awtomatiċi fil-limiti tat-tagħbija jew limiti tal-ivvjaġġar.

Effiċjenza Mtejba: Dawn is-sistemi jistgħu jtejbu l-effiċjenza operattiva billi jnaqqsu l-ħtieġa għal operaturi b'ħiliet għolja.

3.Fully Kontroll Awtomatiku

Kontrollur Loġiku Programmabbli (PLC): L-operazzjonijiet tal-krejn huma rregolati minn PLC, li jista 'jiġi pprogrammat biex iwettaq sekwenzi speċifiċi ta' operazzjonijiet awtomatikament.

Kontroll Preċiż: Sistemi kompletament awtomatiċi joffru kontroll preċiż fuq il-movimenti tal-krejn, li jippermettu li manuvri kumplessi jiġu esegwiti b'mod konsistenti.

Żball uman imnaqqas: Sistemi awtomatizzati jnaqqsu l-potenzjal għal żball uman, u jtejbu s-sikurezza u l-affidabbiltà.

Operazzjoni mill-bogħod: F'xi każijiet, krejnijiet kompletament awtomatiċi jistgħu jitħaddmu mill-bogħod, u jneħħu l-operatur minn ambjenti potenzjalment perikolużi.

4.Radju Kontroll

Operazzjoni bla fili: L-operatur tal-krejn juża trasmettituri tar-radju biex jikkontrolla l-krejn mill-bogħod, li jista 'jkun partikolarment utli f'ambjenti fejn il-kuntatt viżwali mal-krejn huwa limitat.

Flessibilità akbar: Il-kontroll tar-radju jippermetti lill-operaturi jiċċaqilqu liberament madwar iż-żona tax-xogħol filwaqt li jżommu l-kontroll tal-krejn.

Konsiderazzjonijiet ta 'Sigurtà: Immaniġġjar tal-frekwenza xierqa u miżuri ta' sigurtà għandhom ikunu fis-seħħ biex jipprevjenu interferenza jew tħaddim mhux awtorizzat tal-krejn.

5.Kontroll tal-Kompjuter

Sistemi Avvanzati: Xi krejnijiet gantry jistgħu jimpjegaw sistemi tal-kompjuter li jintegraw karatteristiċi avvanzati bħal viżjoni bil-magni, intelliġenza artifiċjali u analiżi tad-dejta biex jottimizzaw l-operazzjonijiet.

Ġbir tad-Dejta: Il-krejnijiet ikkontrollati mill-kompjuter-jistgħu jiġbru data operattiva, li tista' tintuża għall-ippjanar tal-manutenzjoni u l-ottimizzazzjoni operattiva.

Għażliet tal-Interface: L-operaturi jistgħu jinteraġixxu mal-krejn permezz ta 'touch screens jew interfaces avvanzati oħra, li jipprovdu feedback dettaljat u għażliet ta' kontroll.



12.Sketch









Vantaġġi ta '100 Ton Gantry Portal Goliath Crane

---

1. 💪 Kapaċità ta 'rfigħ eċċezzjonali

Inġinerija speċifikament biex timmaniġġatagħbijiet kbar ħafna u tqal, sa 100 tunnellata.

Ideali għal tarzni ta 'fabbrikazzjoni tqal, bini tal-vapuri, konkrit precast, u proġetti infrastrutturali.

---

2. 🏗️ Medda ta 'Ħidma Kbira u Kopertura

Jappoġġjamedda twila (20-50 metru jew aktar)u għoli ta 'rfigħ għoli (10-30 metru), li jagħmilha adattata għalżoni kbar tax-xogħol fil-beraħ.

Ikopri b'mod effiċjenti btieħi espansivi u żoni ta 'produzzjoni b'ostruzzjoni minima tal-art.

---

3. 🏋️‍♂️ Stabbiltà Strutturali Superjuri

Double-trave u qafas tal-portaldisinn jipprovdi riġidità strutturali għolja.

Kapaċi jimmaniġġatagħbijiet dinamiċi u off{0}}ċentrubi tbandil jew vibrazzjoni minima.

---

4. 🔧 Customizable għal Bżonnijiet Speċifiċi

Jistgħu jitfasslu b'diversi għodod:

Snanar, travi spreader, grabs, kalamiti

Sistemi ta' parank doppjugħall-irfigħ ta 'oġġett twil

Adattabbli għal differentiklassijiet ta' xogħol (A5–A7)ibbażat fuq il-frekwenza tal-użu u l-kundizzjonijiet tat-tagħbija.

---

5. 🛠️ Għażliet ta 'Kontroll versatili

Joffri metodi ta' kontroll multipli:kabina, remot mingħajr fili, jew pendant.

Jippermettioperazzjoni sigura u preċiżaf'ambjenti kumplessi jew perikolużi.

---

6. 🧱 Disinn Indipendenti Ibbażat fuq l-Art-

Ebda ħtieġa għal runways overhead jew appoġġ għall-bini.

Adattat għalambjenti ta’ barrabħal:

Tarzni

Imtieħen tal-azzar

Tarzni tat-turbini tar-riħ

Siti ta' kostruzzjoni ta' pont

---

7. 🌬️ Reżistenti għat-temp u l-Ambjent

Inġinerija biapparat kontra r-riħ, klampi tal-binarji, ukisjiet reżistenti għall-korrużjoni{0}.

Jopera b'mod affidabbli f'kundizzjonijiet ħorox ta 'barra bħax-xita, it-trab u l-umdità għolja.

---

8. 📈 Produttività u Effiċjenza Għolja

Canlift u trasport komponenti massivi malajru b'mod preċiż.

Inaqqas id-dipendenza fuq krejnijiet mobbli jew xogħol manwali, għalhekktnaqqis fl-ispiża operattiva u l-ħin.

---

9. 🧩 Manutenzjoni faċli u Ħajja ta 'Servizz twil

Komponenti mekkaniċi u elettriċi durabbli jeħtieġumanutenzjoni minima.

Mibnija għaloperazzjoni fit-tul-heavy duty-f'ambjenti industrijali.

---

🏭 Benefiċjarji Tipiċi

Bini tal-bastimenti u Industrija tal-Baħar

Manifattura ta' Tagħmir Tqil

Tarzni tal-Konkrit Precast

Setturi ta' Enerġija u Enerġija (Riħ, Idro, Termali)

Kostruzzjoni ta' Pont u Infrastruttura





Applikazzjonijiet ta '100 Ton Gantry Portal Goliath Crane

A 100-tunnellata gantry portal Goliath krejnhija mfassla għaloperazzjonijiet ta' rfigħ ta' xogħol tqilf'ambjenti industrijali ta'-skala kbira. Il-kapaċità tagħha li timmaniġġja materjali estremament tqal u ta 'daqs kbir tagħmilha indispensabbli f'setturi fejn huma meħtieġa kapaċità ta' tagħbija għolja, medda kbira u użu barra.

---

🔹 1. Bini tal-Bastimenti u Tarzni tal-Baħar

Irfigħ u assemblaġġsezzjonijiet tal-buq tal-vapur, magni, blokki, u moduli kbar.

It-trasport ta 'komponenti ta' daqs eċċessiv matulkostruzzjoni, tiswija, jew dry docking tal-bastiment.

Komuni fitarzni u bażijiet navali.

---

🔹 2. Konkrit precast u Kostruzzjoni ta 'Infrastruttura

Immaniġġjarsegmenti tal-pont precast, travi, ċangaturi, u ċrieki tal-mini.

Użat fibtieħi tal-kostruzzjoni tal-pontijiet, proġetti ta 'awtostradi, u impjanti tal-ikkastjar tas-segmenti tal-metro.

Jistgħu jiġu integrati ma 'lifters tas-segmentijewtrolleys tar-raġġi.

---

🔹 3. Azzar u Industriji tal-Metall Tqil

Irfigħkojls tal-azzar, travi strutturali kbar, u billetti.

Immaniġġjarassemblaġġi tal-azzar iwweldjati jew fabbrikatiwaqt il-manifattura jew il-ġarr.

Appoġġbzejjed tal-azzaruimpjanti tal-fabbrikazzjoni.

---

🔹 4. Enerġija mir-Riħ u Enerġija Rinnovabbli

Trasport u assemblaġġtorrijiet tat-turbini tar-riħ, nacelle, u xfafar.

Jgħinu fitagħbija/ħattkomponenti tqal filżoni ta’ waqfien ta’ wind farm.

---

🔹 5. Impjanti ta 'l-Enerġija u Assemblea ta' Tagħmir Tqil

Użat għalkomponenti tal-ġeneratur, sezzjonijiet tal-bojler, turbini, utransformersfi:

Impjanti tal-enerġija termali

Faċilitajiet nukleari

Stazzjonijiet tal-idroenerġija

---

🔹 6. Tarzni tal-Ferroviji u tal-Lokomottivi

Irfigħvaguni tal-ferrovija, bogies, roti, jewpannelli tal-binarjigħal tiswija jew assemblaġġ.

Użat fiimpjanti tal-manifattura tal-ferrovijijewimħażen tal-manutenzjoni.

---

🔹 7. Bini Modulari u Prefabbrikazzjoni

Irfigħ u pożizzjonamentunitajiet ta' kostruzzjoni modularijewpannelli prefabbrikati.

Utli fiproġetti modulari tad-djarukostruzzjoni ta' impjanti industrijali.

---

🔹 8. Port u Terminals tal-Loġistika

Nimxukontenituri tal-merkanzija ta’ daqs kbir, ċestuni, u makkinarju.

Appoġġimmaniġġjar ta'-tagħbija tqilaf'terminals tal-merkanzija bi skop speċjali-.

---

📌 Għaliex Huwa Preferut

Mankijiet estremament tqal u skomdi tagħbijiet bilstabbiltà għolja.

Jista 'jopera madwarżoni kbar tax-xogħol fil-beraħmingħajr appoġġ strutturali mill-bini.

Customizable maspreaders, grabs, ganċijiet, jew kalamitiskond it-tip tat-tagħbija.

Mgħammra bisistemi tas-sigurtàgħal immaniġġjar sigur f'kundizzjonijiet ta' riħ jew ta'-riskju għoli.





1. Disinn u Inġinerija

Inġinerija Dettaljata: Żviluppa tpinġijiet u speċifikazzjonijiet dettaljati ta 'inġinerija, inklużi r-raġġ prinċipali, parank, trolley, vaguni tat-tarf, u komponenti oħra.

Simulazzjoni u Mudell: Uża għodda ta' disinn assistit mill-kompjuter (CAD) u simulazzjoni biex timmudella l-prestazzjoni tal-krejn u tottimizza d-disinn tiegħu.

2. Għażla tal-Materjal

Speċifikazzjonijiet tal-Materjal: Agħżel materjali ta'-kwalità għolja li jissodisfaw ir-rekwiżiti għal saħħa, durabilità, u reżistenza għas-sħana. Materjali komuni jinkludu azzar ta'-qawwa għolja, ligi, u kisjiet speċjalizzati.

Akkwist: Materjali ta 'sors minn fornituri approvati, li jiżguraw li jissodisfaw l-istandards meħtieġa ta' kwalità u ċertifikazzjoni.

3. Fabbrikazzjoni tal-Komponent

Qtugħ u Formazzjoni: Aqta 'u ssawwar il-materja prima fil-komponenti meħtieġa, bħal travi, kolonni, u parentesi. Dan jista 'jinvolvi proċessi bħall-qtugħ tal-plażma, qtugħ bil-lejżer, u makkinar.Welding u Assemblea: Weld komponenti flimkien biex jiffurmaw l-elementi strutturali tal-krejn. Dan jinkludi l-iwweldjar tar-raġġ prinċipali, il-karrijiet tat-tarf, u partijiet oħra li jġorru t-tagħbija-.

4. Assemblea

Sub-Assemblaġġ: Arma komponenti individwali, bħas-sistema tal-irfigħ, it-tròli, u l-karrijiet tat-tarf, f'sub-assemblaġġi. Dan jinvolvi t-twaħħil tal-partijiet flimkien u l-iżgurar ta 'allinjament xieraq. Assemblaġġ Prinċipali: Għaqqad sub-assemblaġġi biex tibni l-istruttura sħiħa tal-krejn. Dan jinkludi l-immuntar tal-parank u t-tròli fuq ir-raġġ prinċipali, it-twaħħil tal-karrettijiet tat-tarf, u l-installazzjoni tas-sistemi ta 'kontroll.

5. Integrazzjoni tas-Sistemi

Sistemi elettriċi: Installa komponenti elettriċi, inklużi muturi, pannelli tal-kontroll, wajers, u sensuri. Żgura li s-sistemi elettriċi tal-krejn huma integrati u ttestjati kif suppost.

Sistemi ta 'Kontroll: Implimenta u kkonfigurat sistemi ta' kontroll, bħal kontrolluri tal-loġika programmabbli (PLCs), kontrolli mill-bogħod, u tagħmir tas-sigurtà. Ivverifika li s-sistemi ta' kontroll jiffunzjonaw sew u huma kkalibrati.

6. Ittestjar u Assigurazzjoni tal-Kwalità

-Ittestjar Operattiv: Wettaq testijiet pre-operazzjonali biex tivverifika l-funzjonalità tal-krejn, inklużi l-ittestjar tat-tagħbija, l-ittestjar operattiv tal-mekkaniżmi tal-irfigħ u tal-ivvjaġġar, u kontrolli tas-sistema ta' kontroll.

Ittestjar tas-Sigurtà: Ivverifika li l-karatteristiċi tas-sigurtà, bħal swiċċijiet tal-limitu, allarmi, u waqfiet ta 'emerġenza, qed jaħdmu b'mod korrett u jissodisfaw l-istandards tas-sigurtà.

Spezzjoni: Wettaq spezzjoni dettaljata tal-istruttura u l-komponenti tal-krejn biex tiżgura l-konformità mal-ispeċifikazzjonijiet tad-disinn u l-istandards tal-kwalità.

7. Aġġustamenti Finali u Kalibrazzjoni

Irfinar-Fit: Agħmel kwalunkwe aġġustament meħtieġ biex tottimizza l-prestazzjoni tal-krejn u tiżgura tħaddim bla xkiel. Dan jista' jinkludi l-kalibrar tas-sensuri, l-aġġustament tal-kontrolli, u l-irfinar- tas-sistema tal-irfigħ.

Dokumentazzjoni: Ipprepara u tirrevedi d-dokumentazzjoni, inklużi manwali tat-tħaddim, gwidi tal-manutenzjoni, u struzzjonijiet tas-sigurtà.

8. Kunsinna u Installazzjoni

Trasport: Irranġa għat-trasport tal-krejn lejn is-sit tal-installazzjoni, filwaqt li tiżgura li jiġi mmaniġġjat u mibgħut b'mod sikur biex tevita ħsara.

Installazzjoni: Jissorvelja l-installazzjoni tal-krejn fil-faċilità tal-klijent, inkluż l-assemblaġġ, l-allinjament u l-konnessjoni ma 'sorsi ta' enerġija u sistemi ta 'kontroll.

Taħriġ: Ipprovdi taħriġ għall-operaturi u l-persunal tal-manutenzjoni biex jiżguraw li huma familjari mal-proċeduri ta 'tħaddim u sigurtà tal-krejn.

9. Il-Kummissjonar u l-Konsenja

Kummissjonar: Wettaq it-testijiet finali tal-ikkummissjonar biex tivverifika li l-krejn jaħdem b'mod korrett taħt kundizzjonijiet reali-dinja u jissodisfa l-ispeċifikazzjonijiet tal-prestazzjoni.

Trasferiment: Tgħaddi uffiċjalment il-krejn lill-klijent, billi tipprovdi d-dokumentazzjoni kollha meħtieġa, inklużi ċertifikati ta 'konformità, informazzjoni dwar il-garanzija, u skedi ta' manutenzjoni.







Spezzjoni tal-Materjal

Spezzjoni ta 'Kwalità: Spezzjoni ta' kwalità stretta titwettaq fuq il-materja prima mixtrija biex jiġi żgurat li jissodisfaw ir-rekwiżiti tad-disinn u l-istandards nazzjonali.

Ħażna tal-Materjal: Materjali kwalifikati jinħażnu skont il-klassifikazzjoni biex jipprevjenu l-korrużjoni jew il-ħsara.

Qtugħ u Formazzjoni

Qtugħ tal-Azzar: Uża qtugħ tal-plażma, qtugħ bil-lejżer jew qtugħ tal-fjammi u teknoloġiji oħra biex tnaqqas l-azzar skont id-daqs tat-tpinġija tad-disinn.

Ipproċessar tal-iffurmar: Ifforma l-pjanċa tal-azzar permezz ta 'liwi, irrumblar, iwweldjar u proċessi oħra biex timmanifattura r-raġġ prinċipali, ir-raġġ tat-tarf u partijiet strutturali oħra.

Iwweldjar

Iwweldjar tal-Komponent: Il-partijiet tal-azzar maqtugħin u ffurmati huma wweldjati fl-istrutturi ewlenin bħar-raġġ prinċipali, ir-raġġ tat-tarf u t-tròli. Il-proċess tal-iwweldjar jeħtieġ li jiġi kkontrollat ​​b'mod strett biex jiżgura s-saħħa strutturali u l-kwalità tal-iwweldjar.

Spezzjoni tal-Weldjatura: Uża teknoloġija tal-ittestjar mhux-distruttiva (bħal ittestjar ultrasoniku, ittestjar radjografiku) biex tispezzjona l-weldjaturi biex tiżgura li ma jkunx hemm xquq jew difetti oħra.

Makkinar

Makkinar ta 'preċiżjoni: Makkinar ta' preċiżjoni jitwettaq fuq il-komponenti ewlenin tal-krejn, bħal settijiet ta 'roti, sedili li jġorru, taljoli, eċċ., Biex tiġi żgurata l-eżattezza dimensjonali u l-kwalità tal-wiċċ tagħhom.

Assemblaġġ tal-magna kollha

Assemblaġġ ġenerali: Fuq il-bażi ta '-assemblaġġ, jitwettaq l-assemblaġġ ġenerali tal-krejn, inkluża l-installazzjoni finali tar-raġġ prinċipali, tar-raġġ tat-tarf, mekkaniżmu ta' rfigħ, mekkaniżmu tal-mixi, eċċ.

Kummissjonar u ttestjar

Taħt kundizzjonijiet dinamiċi, il-prestazzjoni operattiva tal-krejn hija ttestjata, inkluż l-ittestjar tal-irfigħ, il-mixi, l-istering u funzjonijiet oħra. Id-daqs ġenerali tal-krejn tal-pont immuntat jiġi kkontrollat ​​biex jiġi żgurat li d-dimensjonijiet kollha jissodisfaw ir-rekwiżiti tad-disinn.

Trattament tal-bexx u kontra l-{0}}korrużjoni

Trattament tal-wiċċ Tneħħija tas-sadid: Tneħħija tas-sadid fuq il-wiċċ tal-krejn, metodi komuni jinkludu sandblasting, pickling, eċċ Primer bexx: Spray anti-primer tal-korrużjoni fuq il-wiċċ ittrattat biex jipprevjeni l-ossidazzjoni u l-korrużjoni tal-metall. Bexx ta 'topcoat Sprejjar tal-kulur: Spray topcoat skond il-ħtiġijiet tal-klijenti jew standards ta' l-industrija biex jagħti lill-krejn effett protettiv u dekorattiv. Immarkar: Wara l-bexx, immarka l-informazzjoni ta 'identifikazzjoni tal-krejn skont l-ispeċifikazzjonijiet, bħal mudell, tagħbija ratata, eċċ.

Fabbrika u installazzjoni

Ippakkjar u trasport

Protezzjoni tal-ippakkjar: Ippakkja b'mod protettiv il-komponenti ewlenin tal-krejn biex tevita ħsara waqt it-trasport. Arranġament ta 'trasport: Skont id-daqs tat-tagħmir u l-kundizzjonijiet tat-trasport, agħżel metodu ta' trasport adattat biex tittrasporta l-krejn lejn is-sit tal-klijent.

Aċċettazzjoni u kunsinna

Aċċettazzjoni tal-klijent

Aċċettazzjoni-post: Il-klijent iwettaq fuq-aċċettazzjoni tal-krejn skont ir-rekwiżiti tal-kuntratt u l-ispeċifikazzjonijiet tekniċi biex jiċċekkja l-prestazzjoni u l-kwalità tat-tagħmir.

Rettifika tal-problema: Jekk jinstabu xi problemi, il-manifattur jeħtieġ li jirrettifikahom fil-ħin biex jiżgura li t-tagħmir jissodisfa bis-sħiħ ir-rekwiżiti tal-klijent. Kunsinna u użu Taħriġ ta 'tħaddim: Il-manifattur ġeneralment iħarreġ lill-operaturi tal-klijent biex jiżgura li jkunu jistgħu joperaw il-krejn b'mod korrett u sikur.

It-tags Popolari: 100 tunnellata gantry portal goliath crane, iċ-Ċina 100 tunnellata gantry portal goliath crane manifatturi, fornituri, fabbrika
